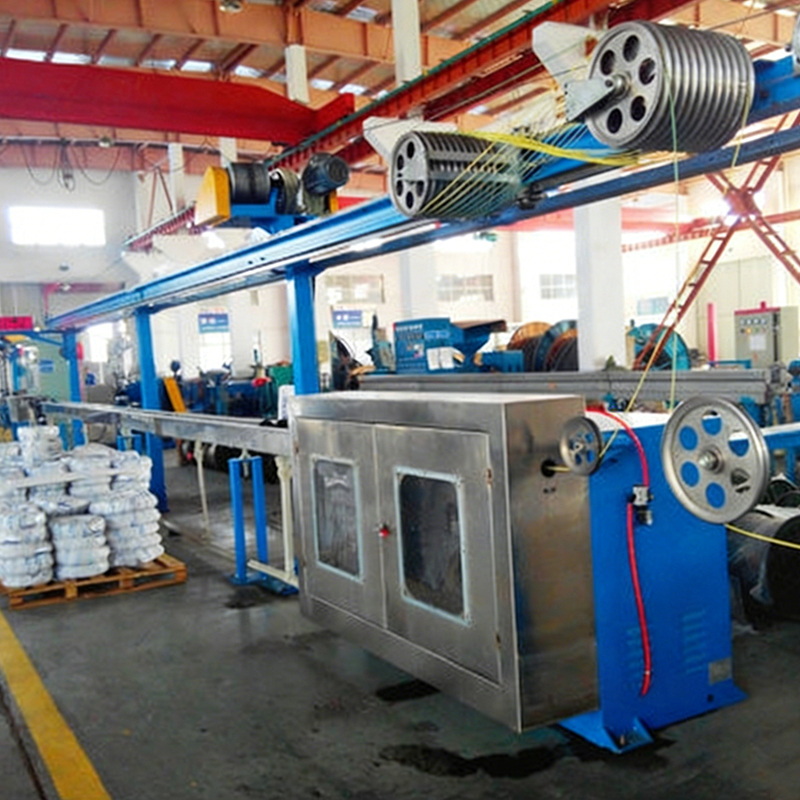

Como o design do parafuso afeta a qualidade de saída em um fio e Linha de extrusão de cabos

A rosca extrusora é o coração de qualquer Linha de extrusão de fios e cabos , mas sua geometria é frequentemente tratada como um parâmetro fixo em vez de uma variável ajustável. Na prática, o projeto do parafuso – incluindo relação L/D, taxa de compressão, passo de voo e configuração da zona de barreira – determina diretamente a homogeneidade do fundido, a taxa de saída e a consistência da espessura da parede de isolamento. Um parafuso projetado para compostos de PVC, por exemplo, produzirá temperaturas de fusão e taxas de cisalhamento visivelmente diferentes ao executar XLPE ou TPE, mesmo em configurações de RPM idênticas. A compreensão dessas relações permite que os engenheiros de produção tomem decisões informadas sobre a seleção dos parafusos, em vez de optar pelo que veio com a máquina.

A relação L/D (comprimento/diâmetro) é o parâmetro de parafuso mais comumente citado. Razões L/D mais altas — normalmente de 25:1 a 30:1 para aplicações de isolamento de cabos — proporcionam mais tempo de residência para o polímero fundido, melhorando a mistura e a uniformidade térmica. No entanto, parafusos mais longos também aumentam a entrada de calor de cisalhamento, o que pode ser problemático para compostos sensíveis ao calor, como materiais LSZH (Low Smoke Zero Halogen). Nestes casos, um design de parafuso de barreira com uma seção de mistura dedicada próxima à zona de dosagem oferece uma solução melhor: separa as fases sólida e fundida mais cedo no barril, reduzindo a contaminação do pellet não derretido sem cisalhamento excessivo.

configura a geometria do parafuso com base na família de compostos específica e na faixa de saída alvo para a linha de extrusão de cabos de cada cliente. Em vez de fornecer um parafuso universal, a equipe de engenharia avalia as curvas de viscosidade do polímero, as janelas de temperatura de processamento e os requisitos de velocidade da linha antes de especificar a taxa de compressão e a geometria do voo. Essa abordagem elimina uma fonte comum de variação na espessura da parede que os operadores muitas vezes atribuem erroneamente à centralização da matriz ou a problemas de controle de tensão.

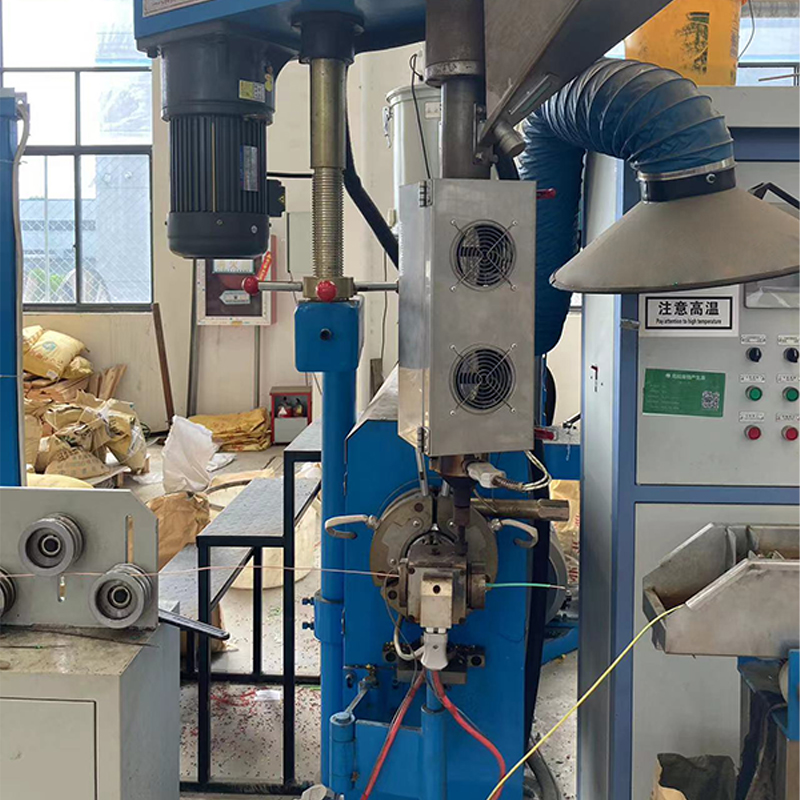

Perfil de temperatura em zonas de barril: por que mais zonas significam mais controle

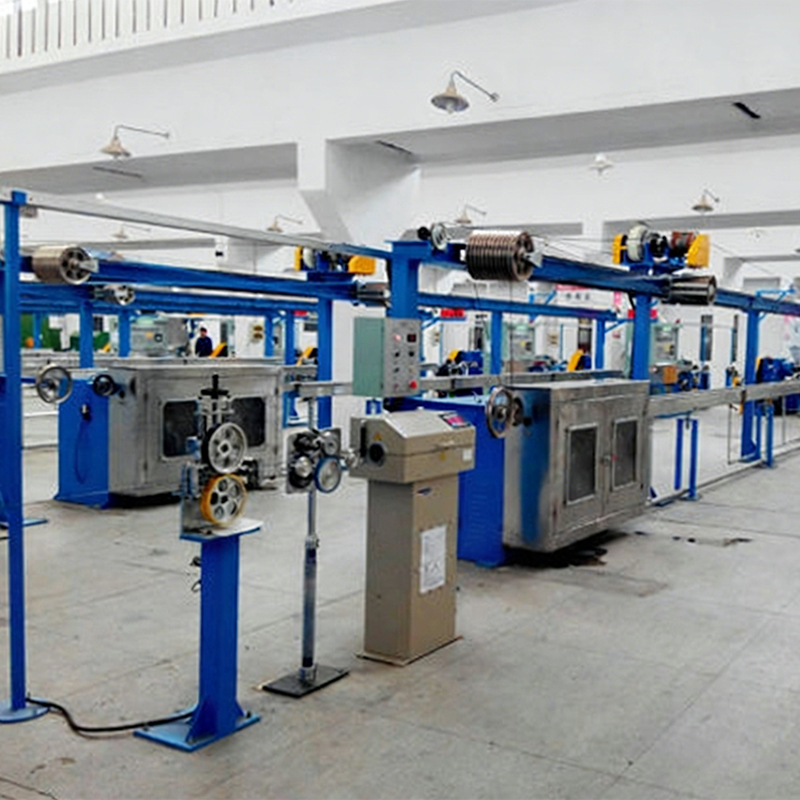

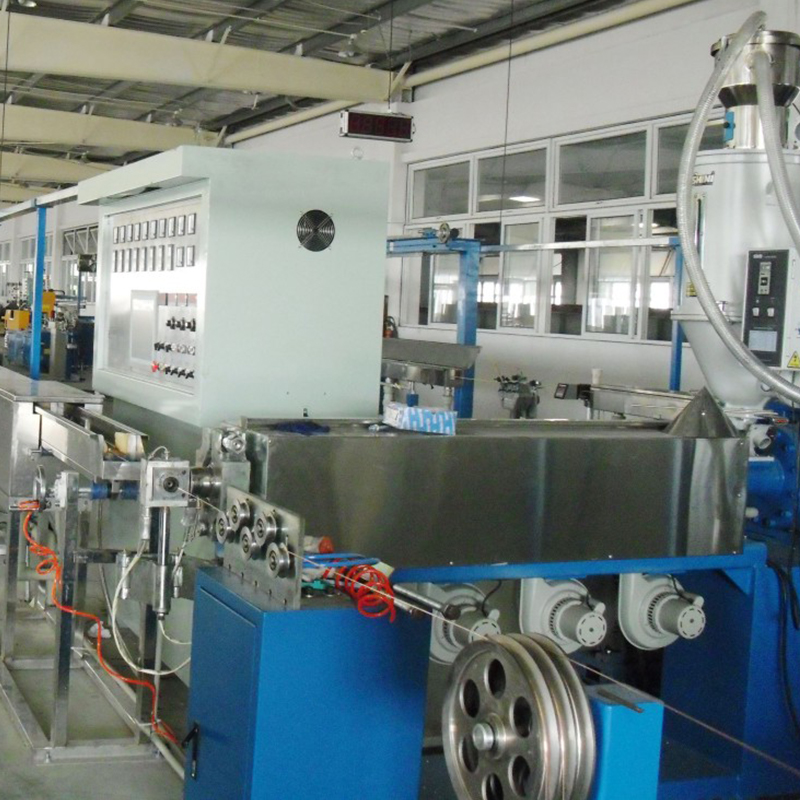

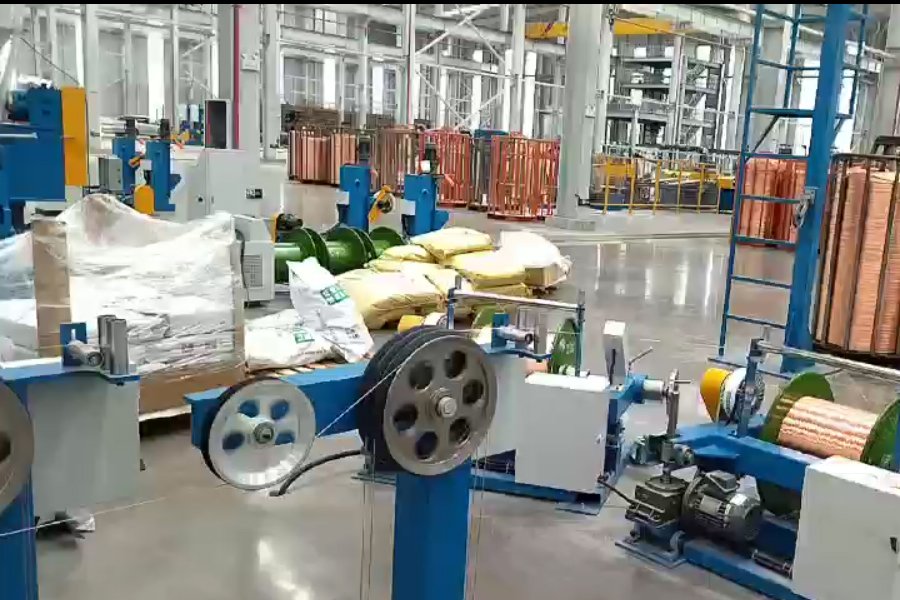

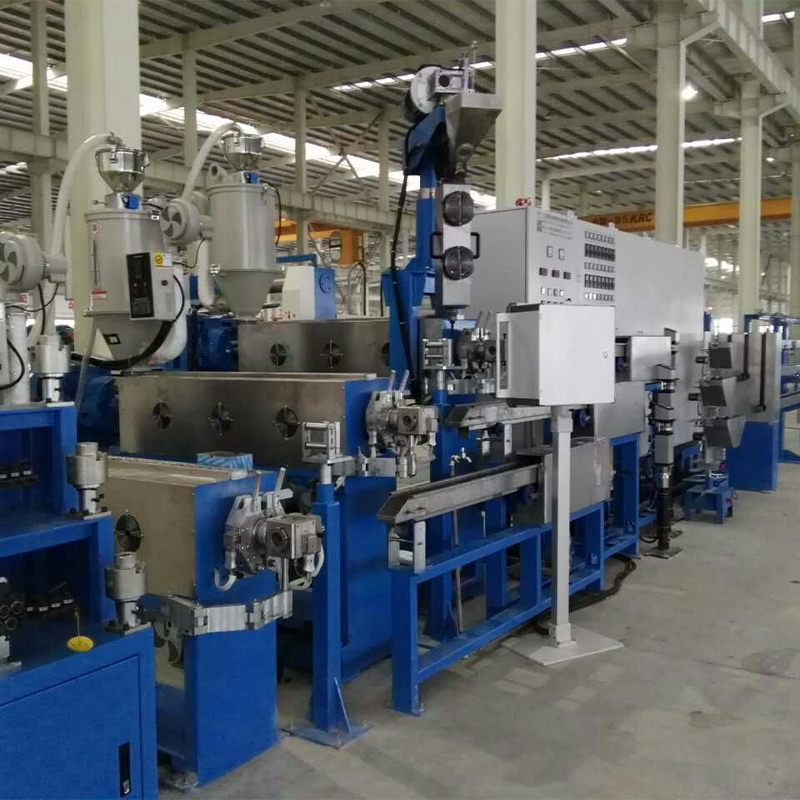

As configurações modernas da linha de extrusão de cabos normalmente dividem o cilindro da extrusora em cinco a oito zonas de aquecimento controladas independentemente, além de zonas separadas de matriz e cruzeta. O objetivo desta segmentação não é apenas aquecer o polímero até uma temperatura de fusão alvo - é gerenciar o gradiente térmico ao longo de todo o caminho de plastificação para que o fundido chegue à matriz em um estado consistente e sem bolhas, na viscosidade correta para a espessura de parede alvo e velocidade da linha.

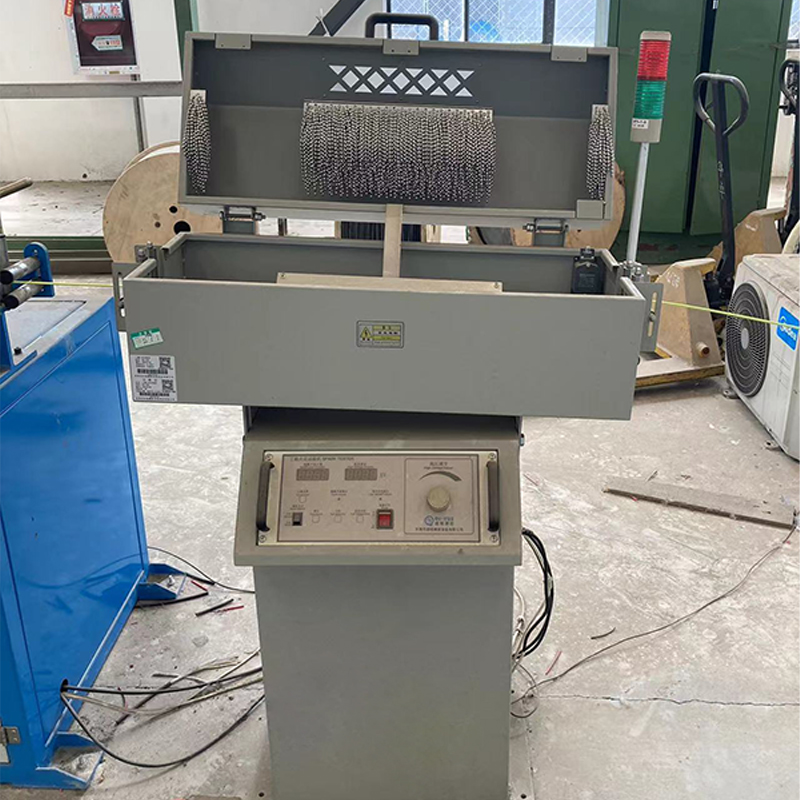

Um equívoco comum é que todas as zonas do barril deveriam funcionar em temperaturas semelhantes, com apenas aumentos modestos em direção à matriz. Na prática, o perfil ideal depende muito do material. Para polímeros semicristalinos como o PEAD, um perfil ascendente – zona de alimentação mais fria, zona de dosagem progressivamente mais quente – promove a fusão gradual e reduz o risco de fusão prematura que bloqueia a alimentação. Para materiais amorfos como o PVC rígido, um perfil mais plano com uma ligeira inclinação na zona de medição evita a degradação por acumulação excessiva de calor de cisalhamento. Errar nesse perfil gera inclusões de microgel ou defeitos superficiais que só se tornam aparentes durante o teste de faísca ou durante o teste de uso final do cliente.

Estratégias comuns de perfil de temperatura por material

Esses perfis servem como referências iniciais e não como receitas fixas. A otimização no mundo real requer medidores de pressão de fusão na entrada da matriz e um termômetro de fusão infravermelho para validar a temperatura real de fusão, independentemente dos pontos de ajuste da zona cilíndrica – uma distinção que é significativamente importante ao operar linhas de alta velocidade acima de 200 m/min.

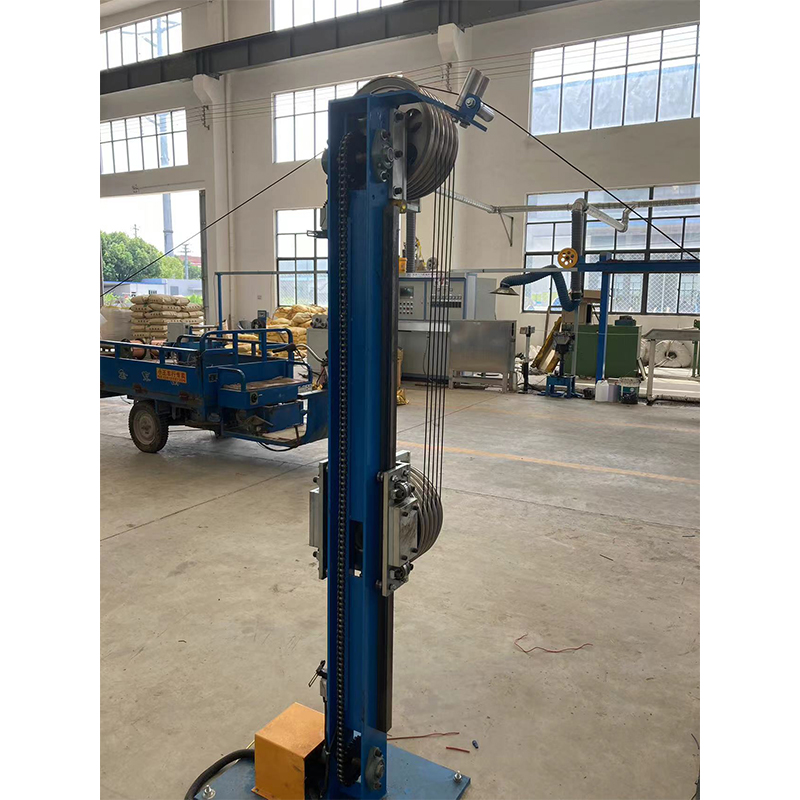

Controle de tensão de transporte Caterpillar e seu impacto no alongamento do condutor

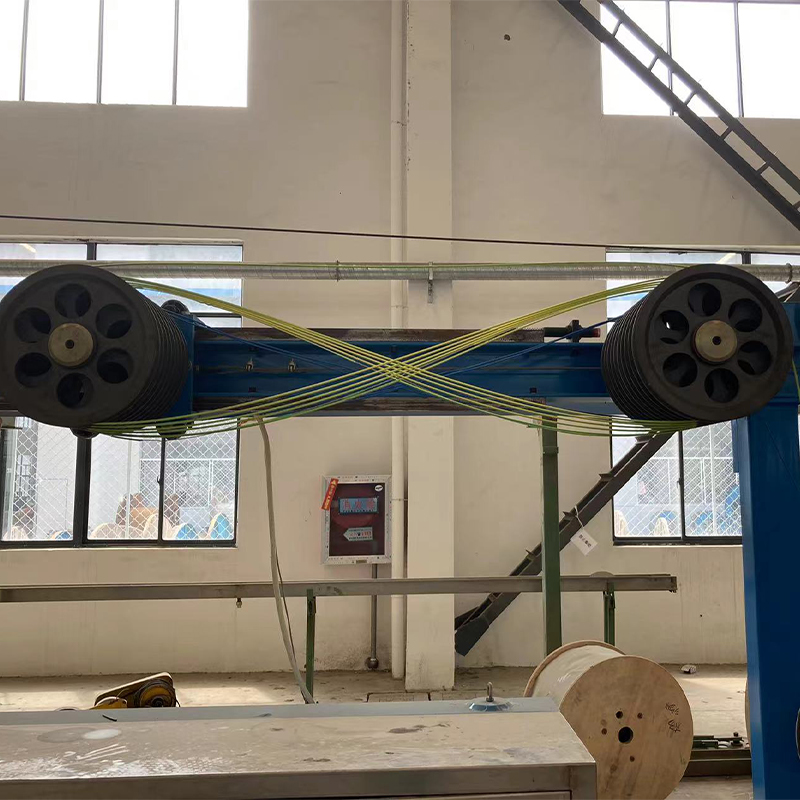

Em uma linha de extrusão de fios e cabos, a unidade de transporte Caterpillar faz mais do que simplesmente puxar o cabo acabado a uma velocidade definida – é o principal mecanismo pelo qual a espessura da parede de isolamento é regulada em tempo real. A relação entre a velocidade de transporte e a taxa de saída da extrusora determina a taxa de rebaixamento, que por sua vez governa o quanto o extrusado se estende entre a saída da matriz e o ponto de solidificação. Mesmo uma variação de velocidade de 1–2% no transporte pode deslocar a espessura nominal da parede para fora da faixa de tolerância especificada por normas como IEC 60227 ou UL 83.

Uma consequência menos discutida da tensão de arrasto é o seu efeito no próprio condutor. Quando a tensão é excessiva – normalmente causada pela pressão da correia Caterpillar ajustada muito alta ou por uma incompatibilidade entre a velocidade de transporte e a tensão de liberação do desenrolamento – o condutor sofre um alongamento permanente. Em condutores trançados, esse alongamento comprime o comprimento da camada de fios individuais, alterando a resistência CC do condutor por unidade de comprimento e potencialmente empurrando-o para fora da conformidade com as medições de resistência por quilômetro. O efeito é particularmente pronunciado em construções de arame fino abaixo de 0,5 mm², onde as margens de resistência à tração do cordão são menores.

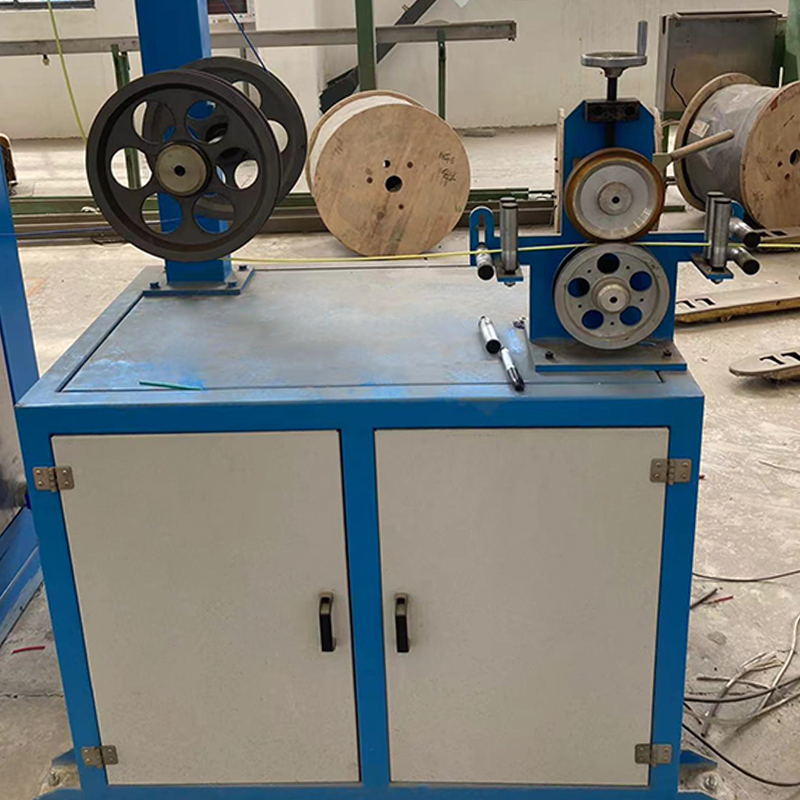

A configuração adequada da lagarta requer a correspondência entre o comprimento e a pressão de contato da correia com o diâmetro externo do cabo e a rigidez do composto da camisa. Compostos mais macios, como silicone ou TPU flexível, exigem menor força de fixação da correia e almofadas mais largas para evitar marcas na superfície. O sistema de controle deve integrar o feedback da posição do rolo dançarino tanto do pay-off quanto do take-up para manter uma janela de tensão estável durante toda a operação, inclusive durante as fases de aceleração e desaceleração na partida e no desligamento.

Retrofit de linhas antigas: o que pode e o que não pode ser atualizado

Muitos fabricantes de cabos operam equipamentos de linhas de extrusão de fios e cabos com 15 a 25 anos de idade — mecanicamente sólidos, mas limitados por arquiteturas de controle desatualizadas, controladores de temperatura analógicos e lógica de sequência baseada em relés que impedem a integração com MES modernos ou sistemas de coleta de dados. A substituição completa da linha nem sempre é o caminho mais econômico. Retrofits direcionados podem recuperar de 70 a 85% da capacidade de uma nova linha a 30 a 50% do custo de capital, desde que a condição mecânica do cilindro da extrusora, da rosca e da caixa de engrenagens atenda aos limites mínimos de desgaste.

Avaliação de prioridade de retrofit

• Atualizações de alto valor: Substituição do PLC pelas modernas plataformas Siemens S7 ou Allen-Bradley ControlLogix, IHM touchscreen com gerenciamento de receitas, controle de diâmetro em circuito fechado usando medidores a laser e transporte servo-acionado com feedback de tensão
• Atualizações de valor médio: Substituição de controladores analógicos de zona cilíndrica por unidades PID digitais com autoajuste, atualização de inversores para inversores de frequência variável de geração de corrente com frenagem com recuperação de energia
• Valor mais baixo, a menos que esteja com defeito: Substituição de caixas de engrenagens mecanicamente sólidas, tambores de extrusora com menos de 40% de desgaste na folga entre o revestimento e o parafuso ou estruturas de calha de resfriamento que sejam livres de corrosão
• Não compatível com retrofit: Estruturas da extrusora com distorção da estrutura excedendo as tolerâncias de alinhamento, cruzetas com roscas desencapadas nos parafusos de centralização ou funis de alimentação com desgaste interno que cria segregação de misturas de compostos

desenvolveu um processo estruturado de avaliação de modernização para clientes que operam equipamentos antigos de linha de extrusão de cabos. A avaliação abrange a medição do desgaste do parafuso e do cilindro por meio de boroscópio, testes de folga da caixa de engrenagens, imagens térmicas do desempenho do aquecedor do cilindro e uma auditoria do sistema de controle para identificar componentes obsoletos sem peças sobressalentes disponíveis. Esta etapa de diagnóstico evita que os clientes invistam em atualizações de controle em plataformas mecânicas que exigirão substituição completa dentro de três a cinco anos, independentemente.

Closed-Loop Diameter Control: How It Works and Where Its Limits Are

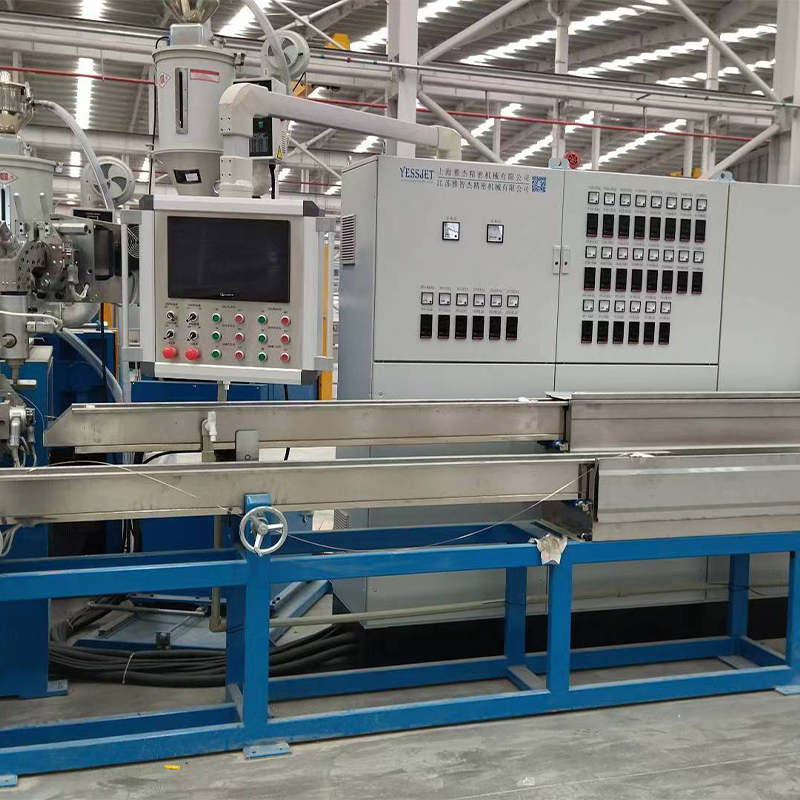

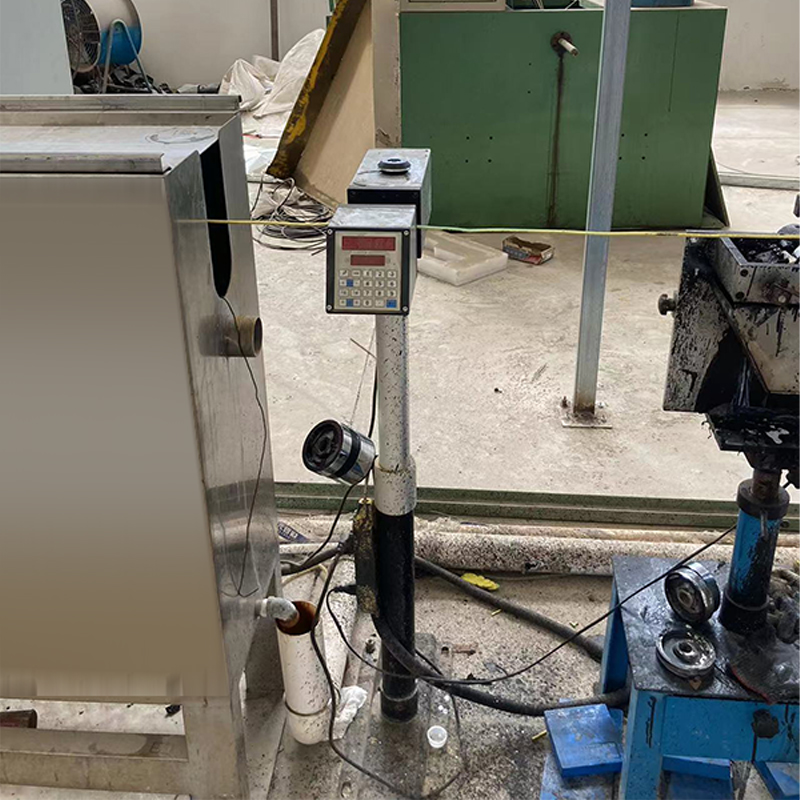

Medidores de diâmetro a laser posicionados imediatamente após a calha de resfriamento agora são padrão na maioria das novas instalações de linhas de extrusão de cabos. O medidor mede o diâmetro externo continuamente - normalmente em taxas de varredura de 500 a 2.000 Hz - e envia a medição de volta ao controlador de velocidade da linha ou ao acionador de velocidade da rosca da extrusora para corrigir desvios do diâmetro alvo em tempo real. Em sistemas bem ajustados, essa arquitetura de circuito fechado pode manter a tolerância de diâmetro dentro de ±0,02 mm em linhas operando a 100–150 m/min, o que satisfaz os requisitos da maioria dos padrões de fios IEC e UL sem exigir a intervenção do operador durante a produção em estado estacionário.

Contudo, o controle do diâmetro em malha fechada tem limitações importantes que nem sempre são comunicadas claramente pelos fornecedores de equipamentos. O medidor mede o diâmetro da camisa externa – ele não pode detectar diretamente a excentricidade da espessura da parede, o que requer um medidor ultrassônico de espessura da parede ou um monitor de excentricidade baseado em capacitância posicionado na calha de água. Um cabo pode medir perfeitamente o diâmetro externo enquanto funciona com 30-40% de excentricidade se a centralização da matriz sofrer desvios durante um longo percurso devido à expansão térmica do corpo da cruzeta. Depender apenas do medidor de diâmetro para controle do processo irá passar nas verificações do diâmetro externo enquanto gera material que falha na espessura mínima da parede no ponto mais fino.

Além disso, o tempo de resposta do circuito de feedback é limitado pela distância entre a saída da matriz e a localização do medidor. Em linhas com longos canais de resfriamento – necessários para cabos condutores grandes onde o polímero precisa de comprimentos de resfriamento estendidos – esse atraso de transporte pode ser de 15 a 40 segundos em velocidades de linha típicas. Durante este atraso, uma perturbação no processo (um aumento na pressão de fusão de um conjunto de telas parcialmente bloqueado, por exemplo) já produziu 25 a 60 metros de cabo fora da tolerância antes que o sistema de controle responda. Compreender esse atraso e definir parâmetros de zona morta apropriados no algoritmo de controle é essencial para evitar oscilações de sobrecorreção, que muitas vezes são mais prejudiciais à consistência do produto do que a perturbação original.

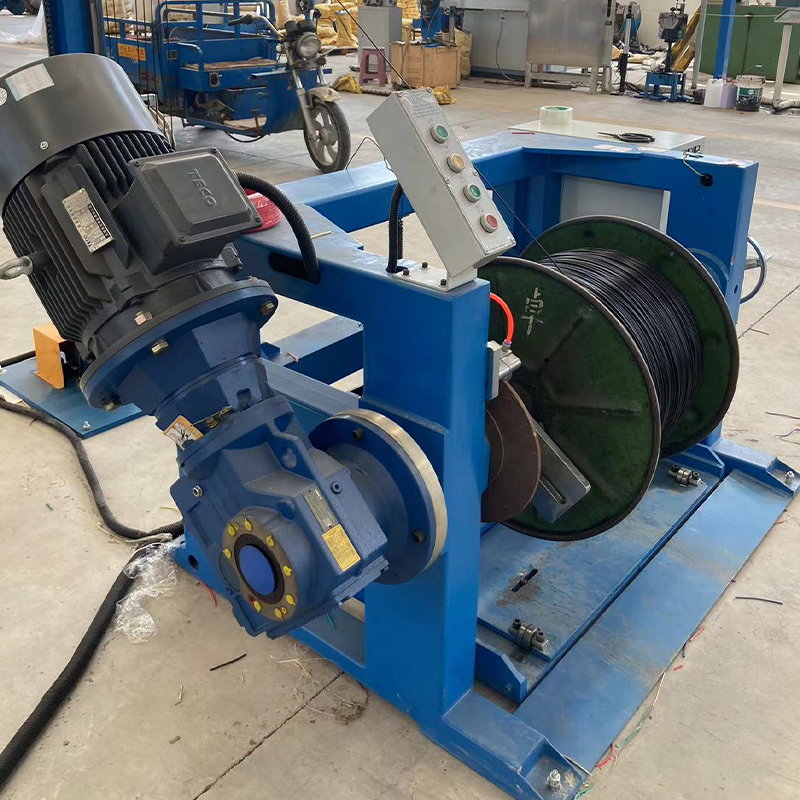

Enrolamento Automático e Paletização Robótica: Considerações de Integração para Automação de Fim de Linha

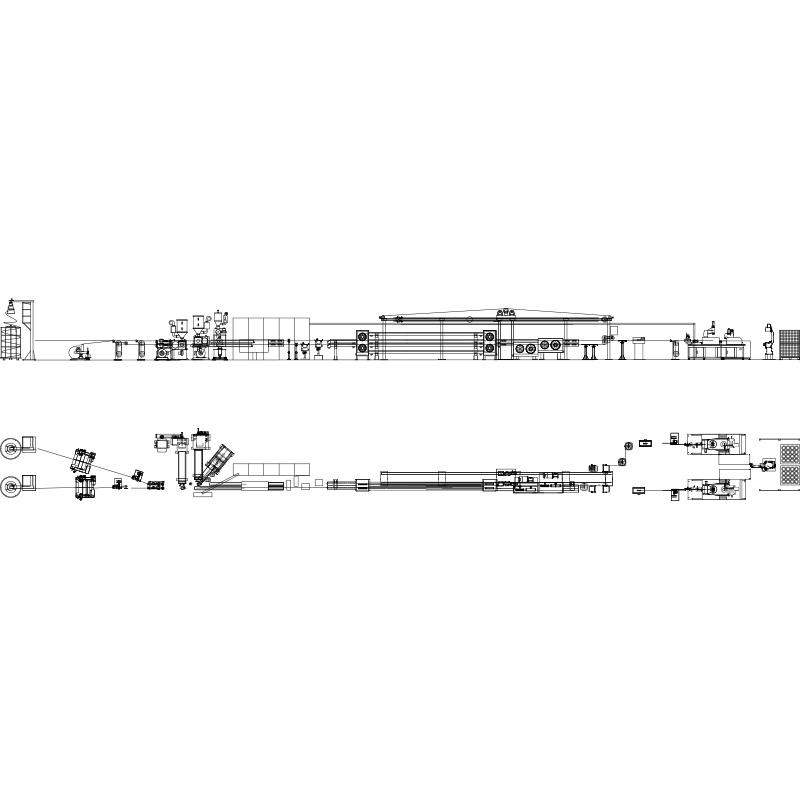

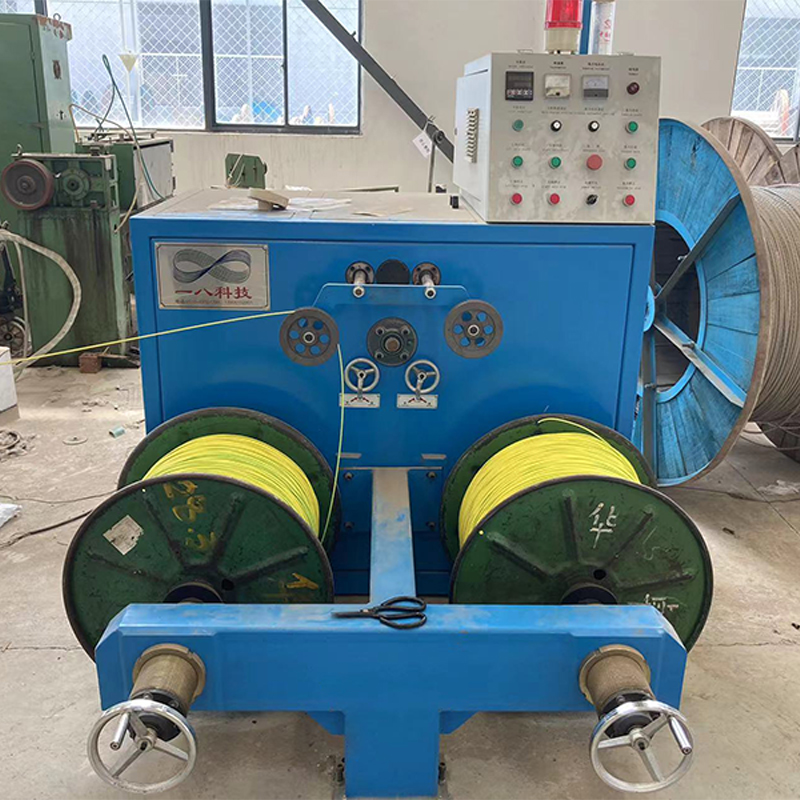

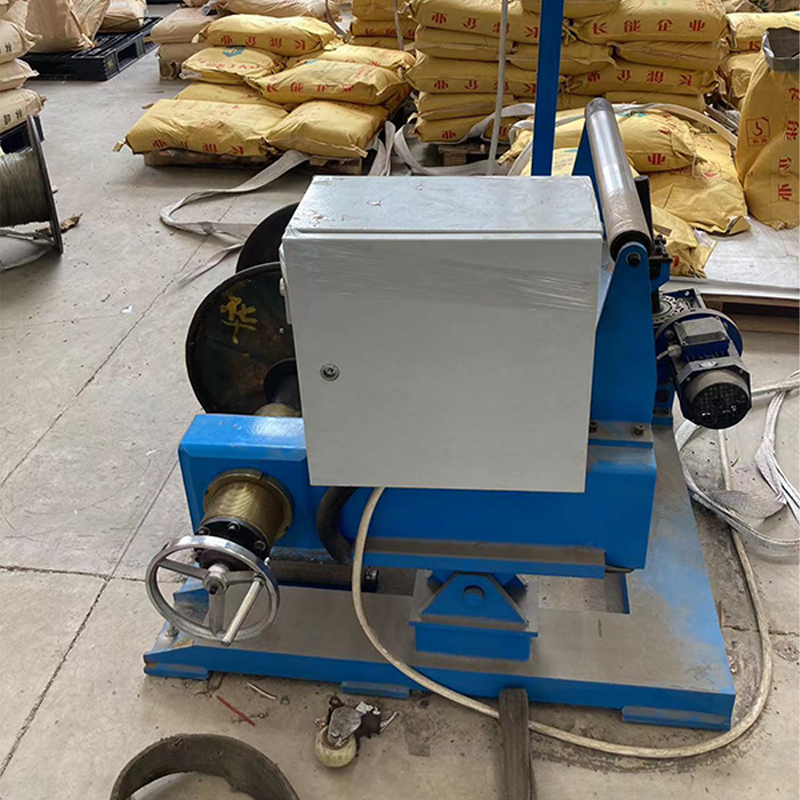

A automação de fim de linha – abrangendo máquinas de enrolamento automático, estações de cintagem ou fita e sistemas robóticos de paletização – é frequentemente planejada como uma adição futura durante o comissionamento inicial da linha de extrusão de fios e cabos, e depois adiada indefinidamente devido a restrições de capital ou complexidade de integração. A consequência é que o enrolamento e a paletização manuais se tornam o gargalo da produção, limitando a velocidade da linha não pela capacidade de produção da extrusora, mas pela taxa física na qual os operadores podem manusear as bobinas acabadas. Em linhas que produzem fios para construção de pequena espessura a velocidades acima de 300 m/min, o enrolamento manual simplesmente não é viável – o ciclo de troca de bobinas não consegue acompanhar o ritmo da produção.

A integração de bobinadeiras automáticas em uma linha existente requer atenção a vários parâmetros que são definidos no nível de controle da extrusora: contagem precisa do medidor a partir do codificador de transporte, um sinal de corte confiável para a faca voadora ou cortador rotativo e uma sequência de transferência de bobina que não permite que a folga do cabo se acumule entre o cortador e o novo núcleo da bobina. Se o PLC da linha de extrusora não foi projetado com esses sinais de handshake em mente, a modernização das bobinadeiras automáticas pode exigir um retrabalho significativo do sistema de controle, além da simples instalação do hardware da bobinadeira.

projeta arquiteturas de controle de linhas de extrusão de fios e cabos com integração de automação de fim de linha como uma capacidade planejada desde a construção inicial, mesmo quando o cliente não está comprando imediatamente o equipamento de bobinamento e paletização. Capacidade de E/S sobressalente, blocos de terminais pré-cabeados para comunicação da bobina e mapas de sinais documentados estão incluídos no pacote de comissionamento padrão – permitindo que os clientes adicionem paletização robótica ou bobinagem automática posteriormente, sem retornar à fábrica para um redesenho do sistema de controle. Essa abordagem compatível com o futuro reduz significativamente o investimento total necessário quando os volumes de produção eventualmente justificam a automação completa do final da linha.
