Controle ativo de tensão em Equipamento motorizado para desembolso de cabos : Como ela difere da frenagem passiva

A distinção fundamental entre sistemas de desbobinamento motorizados e passivos reside na forma como a contratensão é gerada e mantida durante o processo de desenrolamento. Sistemas passivos – freios magnéticos a pó, freios a disco de fricção ou mecanismos de arrasto mecânico – aplicam um torque de resistência fixo ou ajustável manualmente ao eixo do carretel, contando com o arrasto mecânico para criar tensão no fio à medida que ele é puxado pelo processo posterior. Esta abordagem funciona adequadamente em condições de estado estacionário, mas falha previsivelmente nos dois momentos mais críticos de qualquer ciclo de produção: aceleração desde a paralisação e desaceleração até a parada. Durante a aceleração, a inércia de um carretel de cabo totalmente pesado significa que o torque de freio necessário para manter a tensão alvo é significativamente maior do que durante o funcionamento em estado estacionário - um freio passivo definido para tensão em estado estacionário permitirá que um laço frouxo se forme durante a aceleração, que então se tensiona à medida que a velocidade a jusante se estabiliza e cria um pico de tensão que pode alongar condutores finos ou quebrar completamente os fios.

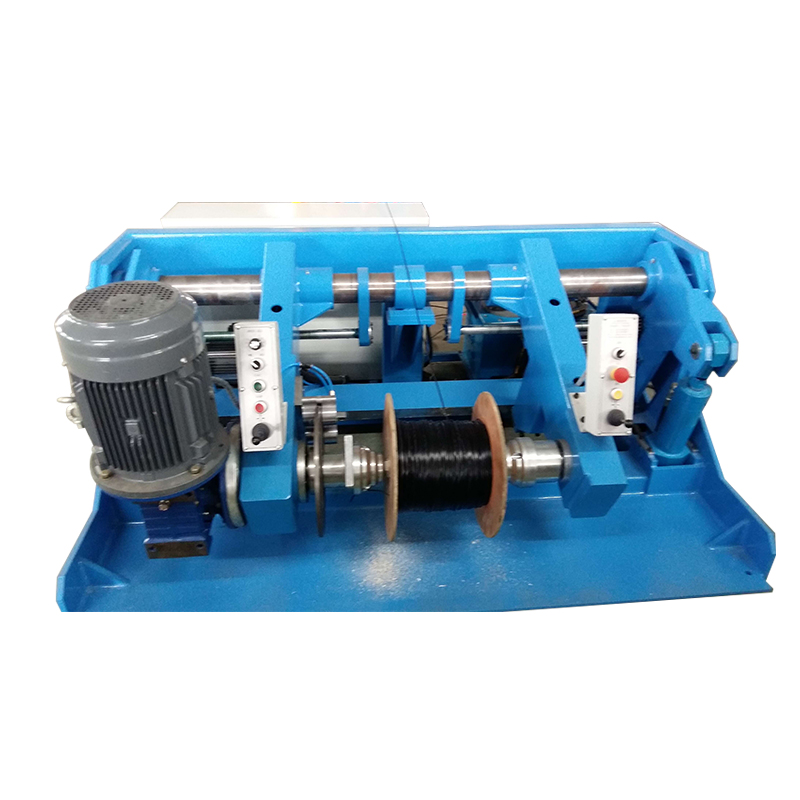

O equipamento motorizado de desbobinamento de cabo de aço resolve isso acionando ativamente o carretel na direção de desenrolamento com um torque controlado que compensa a inércia do carretel durante as fases de aceleração e desaceleração. O sistema de acionamento — normalmente um motor CA controlado por vetor ou um servoacionamento — recebe uma referência de velocidade da linha a jusante e aplica um comando de torque calculado para manter o rolo dançarino em sua posição alvo em toda a faixa de velocidade. Quando a linha a jusante acelera, o acionamento de desbobinamento motorizado aumenta seu torque de saída para desenrolar o cabo de forma proativa, em vez de esperar que o dançarino caia e sinalize um déficit de tensão. O resultado é um perfil de tensão que permanece dentro de ±5% do ponto de ajuste em todo o envelope de aceleração e desaceleração — um nível de controle que os sistemas passivos não conseguem alcançar em carretéis de cabo de grande diâmetro e alta inércia.

integra algoritmos de compensação de inércia na configuração do inversor de seu equipamento motorizado de distribuição de cabos de aço, calibrado para o diâmetro real do carretel e faixa de peso especificada para cada instalação. Os parâmetros de compensação de inércia são definidos durante o comissionamento usando um teste de rampa de aceleração controlada, e a estabilidade de tensão resultante é verificada em relação ao envelope alvo antes da linha entrar em produção – garantindo que as características de desempenho atendam aos requisitos do processo desde a primeira execução de produção, em vez de exigir ajuste prolongado de tentativa e erro por parte dos operadores do cliente.

Compensação do diâmetro do carretel: por que a tensão de compensação oscila sem ela

Um carretel de cabo sendo desenrolado em uma máquina motorizada de desbobinamento de cabos muda seu diâmetro efetivo continuamente ao longo do percurso - começando no diâmetro da camada externa e diminuindo até o diâmetro do núcleo à medida que o cabo é consumido. Para um carretel industrial grande típico, essa mudança de diâmetro pode representar uma proporção de 3:1 a 5:1 entre os estados cheio e vazio. Se o acionador de desbobinamento mantiver um ponto de ajuste de velocidade de rotação constante em vez de compensar essa alteração de diâmetro, a velocidade de saída do cabo linear diminuirá proporcionalmente à medida que o carretel esvazia, forçando o processo a jusante a aceitar velocidade de alimentação variável ou a confiar no buffer do acumulador para absorver o déficit. Em linhas de extrusão onde a velocidade de alimentação do condutor afeta diretamente a espessura da parede de isolamento, a alteração não compensada do diâmetro no pay-off se traduz em um aumento progressivo da espessura da parede à medida que o carretel esvazia – um defeito que se desenvolve lentamente o suficiente para passar nas verificações de qualidade iniciais, mas falha na amostragem estatística ao longo do comprimento do carretel.

A abordagem de engenharia correta é a estimativa contínua do diâmetro do carretel com correção automática de velocidade aplicada ao acionamento do desbobinador. A estimativa do diâmetro pode ser implementada através de três métodos, cada um com diferentes características de precisão e requisitos de hardware:

• Integração da posição do dançarino: O deslocamento do rolo do dançarino é integrado ao longo do tempo para estimar o comprimento do cabo consumido, que é combinado com a geometria conhecida do carretel para calcular o diâmetro atual do enrolamento - eficaz para geometrias de carretel consistentes, mas acumula erros se o dançarino for operado perto de seus limites de deslocamento por longos períodos
• Cálculo da relação de velocidade: A relação entre a velocidade do codificador do carretel de desbobinamento e a velocidade do codificador de linha a jusante é usada para calcular o diâmetro efetivo de desenrolamento em tempo real - preciso e autocorretivo, mas requer um sinal de velocidade confiável do processo a jusante que é sincronizado com o controlador de desbobinamento
• Medição óptica direta: Um sensor de distância a laser ou transdutor ultrassônico mede diretamente o diâmetro externo do carretel de corrente — o método de maior precisão, independente do erro de cálculo acumulado, mas adiciona custo de hardware do sensor e requer proteção contra poeira do cabo e contaminação por lubrificante no campo de medição

Na prática, o método de cálculo da relação de velocidade oferece o melhor equilíbrio entre precisão e simplicidade de implementação para a maioria Máquina automática de desembolso de cabos instalações. A taxa de atualização de compensação deve ser suficiente para rastrear alterações de diâmetro entre camadas de enrolamento individuais – para um cabo típico com diâmetro isolado de 1,5 mm em um carretel de largura transversal de 400 mm, cada camada representa aproximadamente 0,003 mm de alteração de diâmetro, exigindo uma taxa de atualização de pelo menos um cálculo por rotação do carretel para manter a precisão da compensação dentro de 0,5% do diâmetro real.

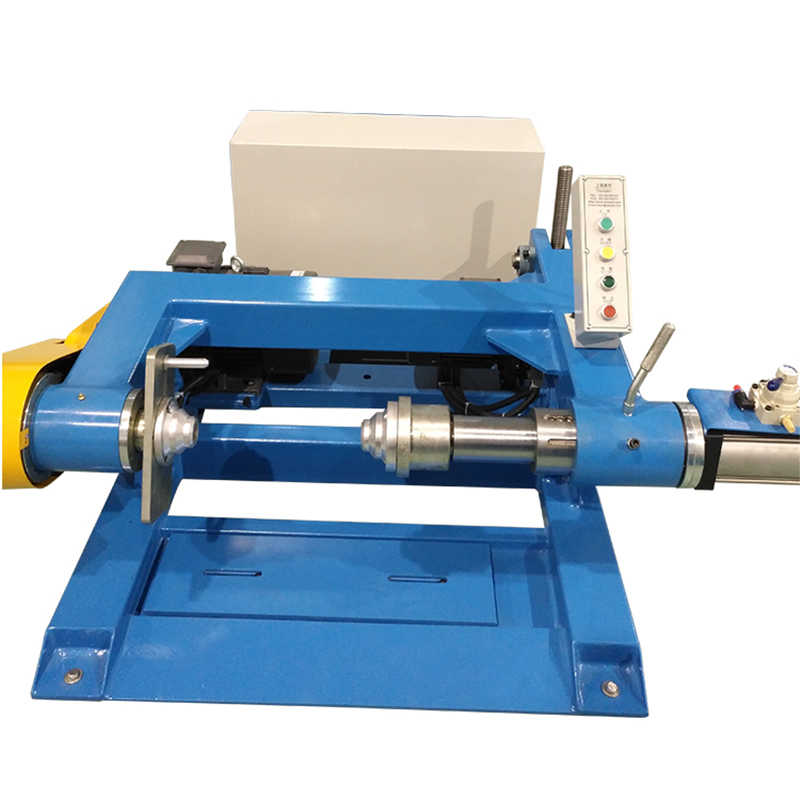

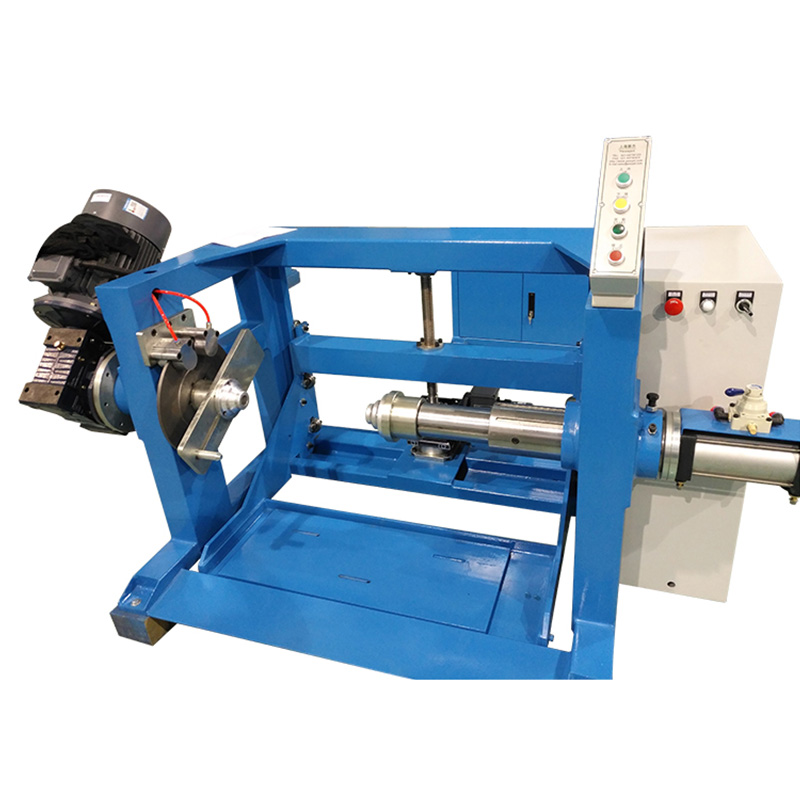

Carregamento e alinhamento do carretel: os fatores mecânicos que determinam a uniformidade da tensão

A não uniformidade de tensão em equipamentos de desembolso de cabos de aço motorizados é frequentemente atribuída a problemas no sistema de controle quando a causa raiz real é o desalinhamento mecânico no ponto de montagem do carretel. Um carretel montado com seu eixo de rotação não perpendicular à direção de desenrolamento - mesmo em 1 a 2 graus - cria uma variação de tensão senoidal na frequência de enrolamento à medida que o cabo puxa alternadamente em direção e para longe da face do flange durante o desenrolamento. Esta ondulação de tensão aparece no rolo dançarino como uma oscilação rítmica que a malha de controle de tensão não pode suprimir porque a frequência de perturbação corresponde ou excede a largura de banda da malha de controle. A variação de tensão resultante é normalmente de 8 a 15% pico a pico na frequência do enrolamento e não responde aos ajustes de sintonia do PID, levando os operadores a concluir incorretamente que o sistema de controle é a fonte do problema.

O alinhamento adequado do carretel requer perpendicularidade axial e centralização lateral do carretel em relação à direção de desenrolamento. A perpendicularidade axial é definida pela geometria da estrutura do desbobinador e pelo alinhamento do bloco de rolamento do eixo do carretel - verificado usando um relógio comparador atravessado ao longo da face do flange do carretel enquanto o eixo é girado manualmente. A centralização lateral garante que o cabo saia do carretel no ângulo correto para o primeiro ilhó da guia, minimizando o ângulo de fuga – o ângulo entre o ponto de saída do cabo no carretel e a linha central da primeira guia – que deve ser mantido abaixo de 1,5 graus para evitar desgaste do flange e abrasão das bordas nas camadas mais externas do cabo.

Erros comuns de montagem de carretel e seus efeitos de tensão

Projeto de sequência de troca de bobina: minimizando o tempo de inatividade sem comprometer o controle de tensão

O evento de troca da bobina — transição de uma bobina esgotada para uma nova bobina cheia em uma máquina de desbobinamento automático de cabos — é o momento de maior risco no ciclo operacional do sistema de desbobinamento, tanto do ponto de vista da continuidade da produção quanto do controle de tensão. Em linhas sem um acumulador de troca de bobina dedicado, o processo posterior deve parar completamente durante a sequência de troca, que em um sistema carregado manualmente normalmente leva de 3 a 8 minutos, dependendo do peso da bobina e da disponibilidade do equipamento de manuseio. Para uma linha de extrusão operando continuamente, mesmo uma parada de 3 minutos requer um período inicial de purga e estabilização antes que a qualidade do produto retorne às especificações - efetivamente fazendo com que a perda total de produção por bobina mude de 8 a 15 minutos de produção utilizável.

Os sistemas de emenda voadora – que unem a cauda do carretel esgotado ao cabo do novo carretel enquanto ambos estão em movimento – eliminam essa perda de produção, mas exigem coordenação de tempo precisa entre o atuador de emenda, o acionador de compensação e o sistema acumulador. A emenda deve ocorrer enquanto o acumulador libera seu comprimento de cabo armazenado para manter a velocidade da linha a jusante durante a parada momentânea do carretel esgotado. Se a capacidade do acumulador for insuficiente para cobrir todo o tempo da sequência de emenda, o processo a jusante experimentará uma queda de tensão que faz com que a cruzeta de extrusão tenha uma redução momentânea de tensão - potencialmente permitindo que o condutor se desvie do centro dentro da matriz e produza um comprimento de isolamento excêntrico que deve ser descartado.

• Dimensionamento do acumulador para emenda voadora: O comprimento do curso do acumulador deve armazenar pelo menos 1,5 vezes a saída do cabo durante o tempo máximo esperado de sequência de emenda, com a margem adicional de 50% contabilizando a variação no tempo de resposta do operador e no tempo de ciclo do cabeçote de emenda sob condições de produção
• Confiabilidade de detecção final: Sensores ópticos ou indutivos que detectam a condição de carretel quase vazio devem acionar o sinal de início de emenda com antecedência suficiente - normalmente quando 2 a 3 camadas de cabo permanecem no carretel - para permitir que o acumulador desenvolva sua capacidade total de armazenamento antes do início do evento de emenda
• Nova pré-aceleração do carretel: O novo acionamento do carretel deve acelerar o carretel novo para corresponder à velocidade atual da superfície da linha antes que o grampo de emenda se encaixe - a emenda em um carretel estacionário ou de movimento lento cria um impulso de tensão à medida que o ponto de emenda faz a transição do carretel antigo para o novo, potencialmente quebrando a junta de emenda no fio de bitola fina
• Reestabilização de tensão pós-emenda: Após a emenda, o circuito de controle de tensão do pay-off requer um período de reestabilização à medida que passa da operação com as antigas características de inércia do carretel para o novo carretel completo - o sistema de controle deve aplicar uma transição suave nos parâmetros de compensação de inércia em vez de uma mudança imediata de etapa para evitar ultrapassagem

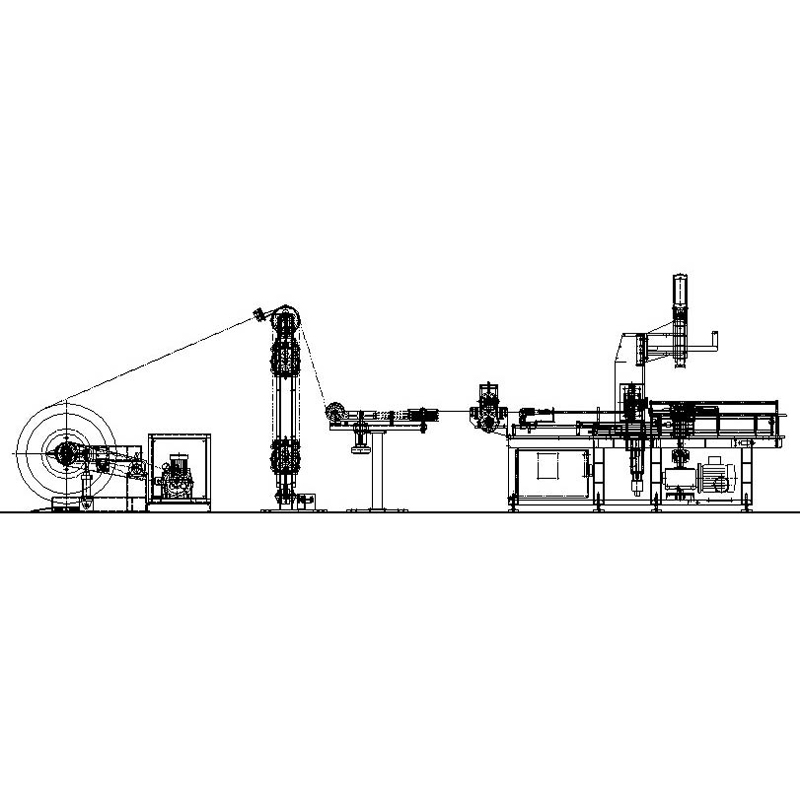

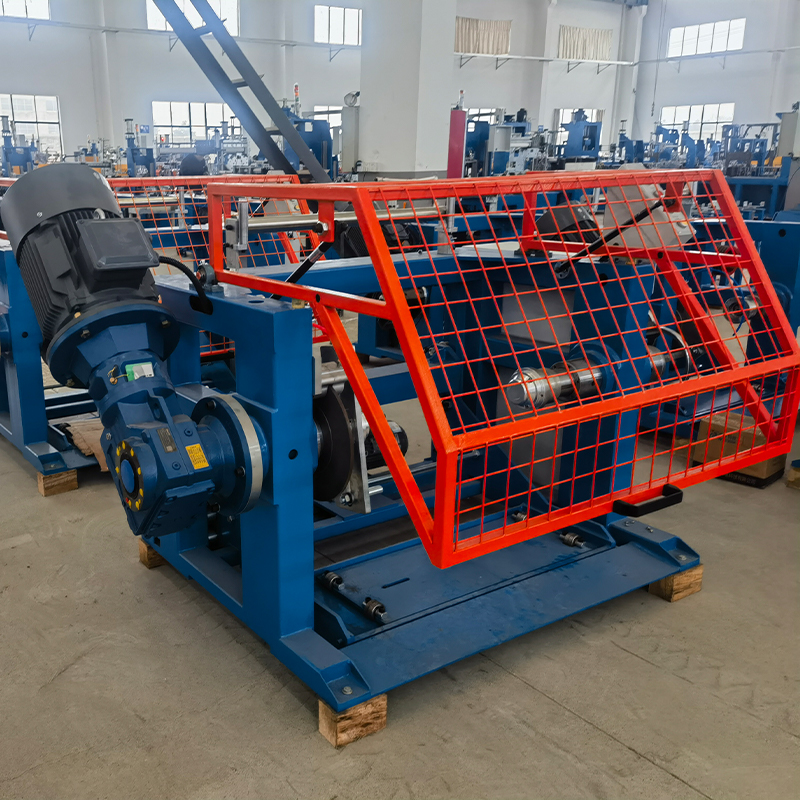

Integração de máquina motorizada de desbobinamento de cabos com sistemas de controle de linha de extrusão

Uma máquina motorizada de desenrolamento de cabos operando como uma unidade autônoma — com seu próprio ponto de ajuste de tensão independente e circuito de controle do dançarino — introduz um conflito inerente com o sistema de controle de velocidade de transporte da linha de extrusão. Ambos os sistemas tentam regular a tensão do cabo nos seus respectivos pontos: o pay-off mantém a tensão a montante na entrada do condutor, e o haul-off mantém a tensão a jusante na saída do cabo isolado. Se estes dois circuitos de controle não forem coordenados através de um link de comunicação compartilhado, eles podem entrar em uma oscilação conflitante, onde o resultado aumenta a tensão em resposta a uma queda do dançarino, enquanto o transporte reduz simultaneamente a velocidade em resposta a um aumento de tensão - criando uma interação sustentada de vaivém que nenhum dos circuitos pode resolver de forma independente.

A abordagem de integração correta é uma arquitetura de controle hierárquica onde o PLC mestre da linha de extrusão fornece uma referência de velocidade para o acionamento do equipamento de desbobinamento de cabo de aço motorizado como um sinal feedforward, com o circuito de controle de posição do dançarino de desbobinamento atuando como um ajuste de compensação no topo da referência de velocidade mestre, em vez de como um controlador de velocidade independente. Nesta configuração, o drive de compensação segue a velocidade da linha proativamente através do sinal feedforward, e o loop dançarino só precisa corrigir incompatibilidades de velocidade residual - reduzindo o requisito de largura de banda de controle e eliminando o potencial de interação do loop. O link de comunicação entre o CLP mestre de linha e o inversor de pay-off deve usar um protocolo fieldbus determinístico — PROFIBUS, EtherNet/IP ou PROFINET — com um tempo de ciclo abaixo de 10 milissegundos para garantir que o sinal feedforward seja entregue com tempo suficiente para ser eficaz durante as rampas de aceleração da linha.

Fundada em Xangai em 2002 e expandida através da Jiangsu Yessjet Precise Machinery Co., Ltd. em Yixing em 2017, a Shanghai Yessjet Precise Machinery Co., Ltd. projeta equipamentos de compensação de cabos de fio motorizados com capacidade de integração nativa para as plataformas de controle de linha de extrusão mais comumente usadas na fabricação de cabos - incluindo as séries Siemens S7, Mitsubishi Q e iQ-R e Allen-Bradley ControlLogix. A interface do inversor de compensação é pré-configurada para aceitar uma referência de velocidade mestre por meio do protocolo fieldbus apropriado, com os parâmetros do circuito de ajuste do dançarino definidos de fábrica para uma configuração de partida estável que os operadores podem ajustar no local sem precisar de conhecimentos de programação do inversor. Esta abordagem de integração reduz o tempo de comissionamento para novas instalações de linha e elimina os problemas de interação de controle que são comuns quando equipamentos de compensação de diferentes fornecedores são adicionados a uma linha de extrusão existente sem coordenação de engenharia da arquitetura de controle.

Seleção de ponto de ajuste de tensão para diferentes materiais e medidores de condutores

Selecionar o ponto de ajuste de tensão correto em uma máquina de desenrolamento automático de cabo de aço não é uma questão de escolher um valor médio confortável dentro da faixa de operação da máquina - é um cálculo específico do material que equilibra três requisitos concorrentes: tensão suficiente para manter a retilineidade do condutor e evitar emaranhados de desenrolamento do carretel, tensão baixa o suficiente para evitar o alongamento do condutor além do limite elástico e uma tensão estável o suficiente para evitar que o condutor se desloque dentro da matriz de extrusão. Cada um desses requisitos impõe uma restrição diferente na janela de tensão aceitável, e a intersecção de todas as três restrições define a faixa operacional correta para uma determinada especificação de condutor.

O alongamento do condutor é a restrição mais crítica para condutores de bitola fina e de alta pureza. Quando a tensão de retorno excede o limite proporcional do condutor - o nível de tensão abaixo do qual a deformação é totalmente elástica - ocorre o alongamento permanente, reduzindo a área da seção transversal do condutor e aumentando sua resistência por unidade de comprimento. Para condutores de cobre livre de oxigênio (OFC), o limite proporcional é menor do que para cobre eletrolítico de passo resistente (ETP), o que significa que os pontos de ajuste de tensão aceitáveis ​​para fio padrão podem causar alongamento mensurável em condutores OFC da mesma bitola. O limite de tensão em Newtons para um determinado condutor pode ser calculado a partir do limite de tensão proporcional (normalmente 30-40% do limite de escoamento para uma margem operacional conservadora) multiplicado pela área da seção transversal do condutor - um cálculo que deve ser realizado para cada especificação de condutor, em vez de assumir uma escala linear com o peso do condutor.

Esses valores servem como pontos de partida de engenharia e devem ser verificados em relação aos dados de propriedades mecânicas do fornecedor do condutor específico para o lote de produção real. As propriedades mecânicas dos condutores variam entre fornecedores e entre lotes de produção do mesmo fornecedor – particularmente para condutores trançados onde os parâmetros de trefilação individuais afetam o limite de escoamento final do fio. O estabelecimento de um protocolo de validação de tensão - incluindo um curto teste no ponto de ajuste proposto seguido pela medição da resistência por metro em um comprimento de amostra - fornece a confirmação de que a tensão operacional está dentro da faixa elástica para o material real que está sendo processado, em vez de confiar apenas nas especificações nominais do material.
