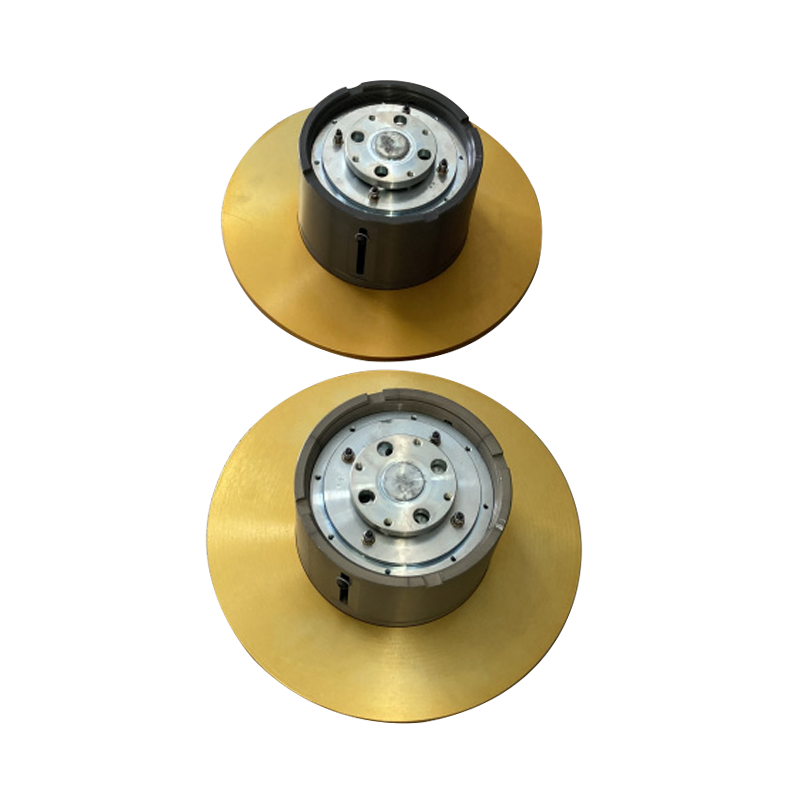

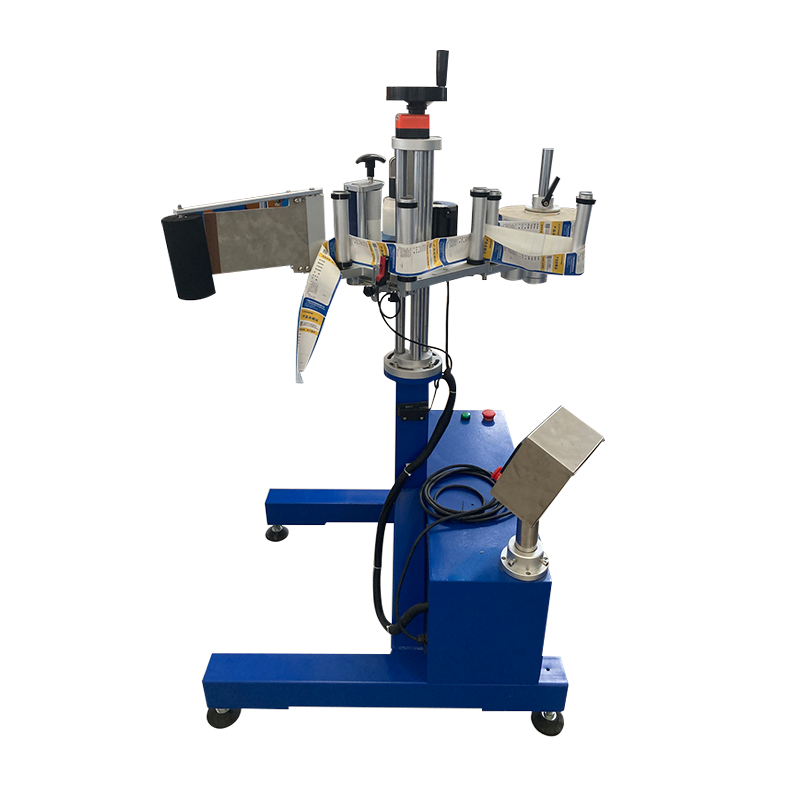

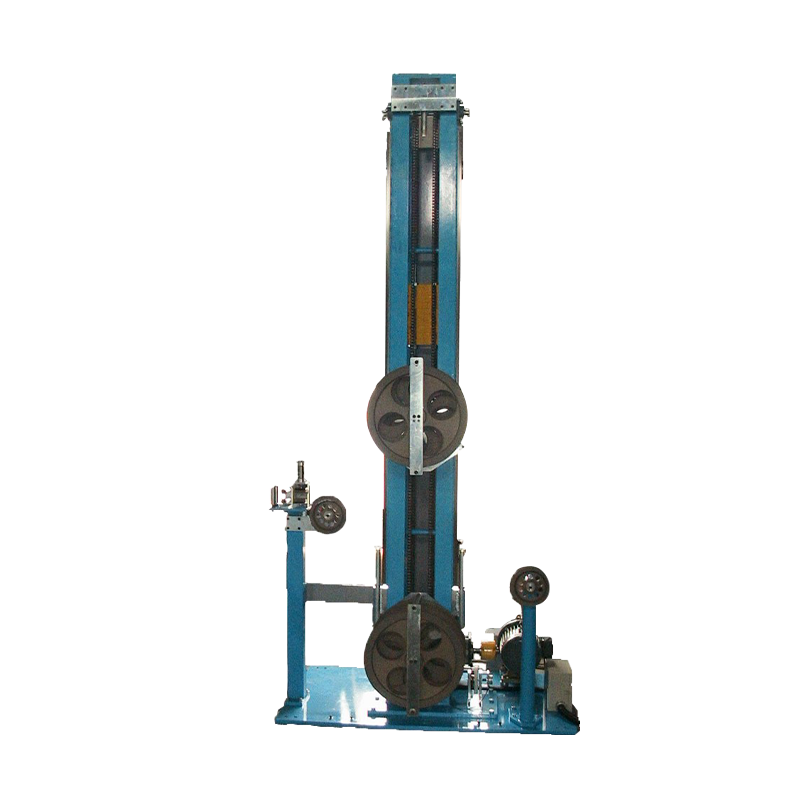

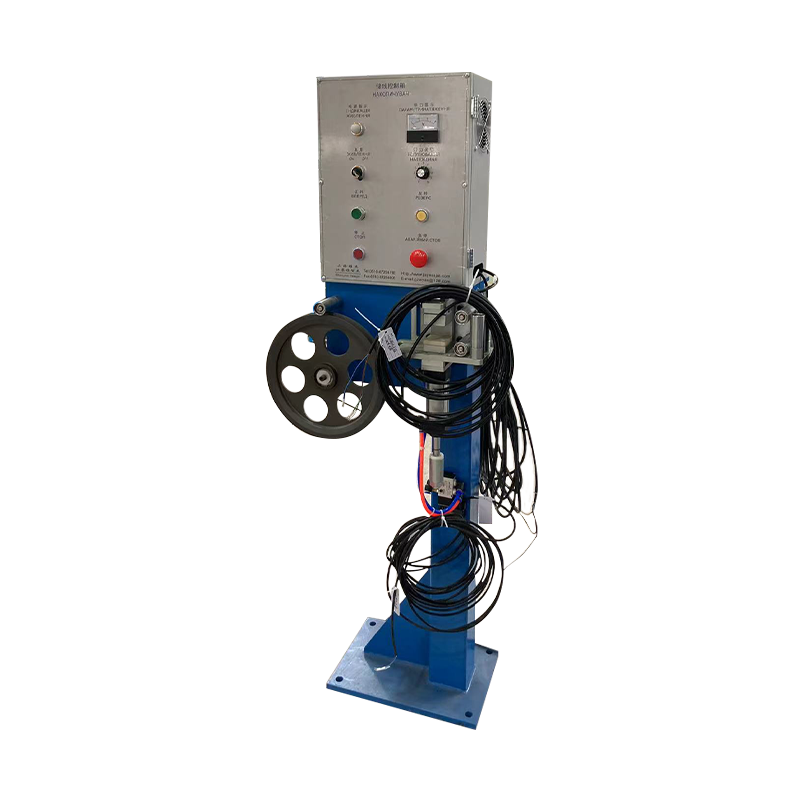

Integração do Spark Tester em Equipamento acessório de produção de cabos de fio : Seleção de tensão e sensibilidade de falha

O testador de faíscas é uma das peças operacionalmente mais críticas do equipamento acessório em qualquer linha de extrusão de fio isolado, mas seus parâmetros de configuração são frequentemente definidos uma vez no comissionamento e nunca revisados — mesmo quando o mix de produtos muda e novas especificações de cabos são introduzidas. A tensão de teste aplicada pelo testador de faísca deve corresponder à espessura da parede de isolamento e à rigidez dielétrica do material de cada produto de cabo específico. A aplicação de uma tensão calibrada para um fio de construção de 0,6/1 kV a um cabo de aparelho de parede fina de 300 V gerará falsas rejeições de eventos de descarga superficial que não são falhas genuínas de isolamento; aplicar a mesma tensão a um cabo de parede mais espessa em uma velocidade de linha de produção otimizada para um produto mais fino deixará escapar defeitos de orifício cuja área de superfície é muito pequena para ionizar na intensidade de campo mais baixa. Nenhum dos cenários atende à qualidade da produção e ambos se baseiam diretamente na configuração incorreta do testador de faísca, e não no mau funcionamento do equipamento.

A base padrão da indústria para a seleção da tensão de teste de faísca é IEC 60227 e IEC 60502 para cabos isolados em PVC e XLPE, respectivamente, que especificam tensões mínimas de teste em função da classificação de tensão nominal e da espessura do isolamento. No entanto, estas normas definem critérios mínimos de aceitação e não configurações de sensibilidade ideais. Na prática, definir a tensão do testador de faísca 15–20% acima do mínimo padrão - enquanto permanece abaixo do nível de resistência dielétrica do isolamento - melhora significativamente a probabilidade de detecção de pequenos furos e defeitos de pontos finos que passariam na tensão mínima. A probabilidade de detecção de um furo de 50 mícrons em isolamento de PVC de parede de 0,8 mm aumenta de aproximadamente 60% na tensão mínima IEC para acima de 95% em 115% do mínimo – uma melhoria substancial de qualidade alcançada apenas através do ajuste de parâmetros, sem necessidade de alteração de hardware.

A configuração do eletrodo do testador de faíscas também afeta a sensibilidade a falhas de maneiras que os engenheiros de produção raramente consideram explicitamente. Os eletrodos de corrente de cordão mantêm contato consistente com a superfície do cabo em toda a faixa de diâmetro externo da mistura de produtos, mas sua geometria de contato segmentada cria breves lacunas na cobertura do eletrodo em cada elo de cordão - lacunas que normalmente têm 0,5 a 1,5 mm de largura e podem permitir que um orifício localizado precisamente em uma posição de folga passe sem ser detectado pelo testador. Os testadores de contato líquido condutivo eliminam totalmente esse problema de folga, mas exigem uma câmara de líquido selada que aumenta a complexidade da manutenção. Para linhas de alta velocidade que produzem cabos críticos para a segurança, compreender essa lacuna de detecção e incorporar posições redundantes de teste de faísca — uma antes do transporte e outra depois — fornece a redundância de cobertura que elimina a lacuna de detecção geométrica como um risco de qualidade.

Fatores de projeto da calha de resfriamento que afetam a qualidade da superfície de isolamento e a estabilidade dimensional

A calha de resfriamento em uma linha de extrusão de cabos de aço desempenha uma função que determina diretamente tanto a qualidade geométrica do cabo acabado quanto a aparência da superfície da capa de isolamento - ainda assim, como uma categoria de equipamento acessório de produção de cabos de aço, ela recebe menos atenção de engenharia do que a extrusora ou a cruzeta durante a especificação da linha. Os parâmetros críticos de projeto de uma calha de resfriamento são a precisão do controle da temperatura da água, a geometria da entrada da calha, o espaçamento do suporte dos cabos e o nível de turbulência da água. Cada um desses parâmetros afeta um atributo de qualidade diferente do cabo acabado, e otimizar um sem considerar os outros pode criar novos problemas de qualidade enquanto resolve o problema original.

A temperatura da água no ponto de entrada da calha — onde o extrudado quente entra em contato pela primeira vez com o meio de resfriamento — tem o impacto mais direto na qualidade da superfície. A entrada de água excessivamente fria faz com que a superfície externa da camisa se resfrie rapidamente, criando uma camada superficial de maior cristalinidade do que o material subjacente em polímeros semicristalinos como HDPE ou LLDPE. Esta camada superficial tem características de expansão térmica diferentes das do núcleo, gerando tensão residual na interface pele-núcleo que pode se manifestar como fissuras superficiais longitudinais sob flexão ou como falha prematura de adesão da camisa nas terminações. Uma abordagem de resfriamento gradual – água quente na primeira seção da calha, água progressivamente mais fria nas seções subsequentes – reduz o gradiente térmico na interface pele-núcleo e produz um perfil de cristalinidade mais uniforme através da espessura da parede de isolamento.

Efeitos dos parâmetros da calha de resfriamento nos atributos de qualidade do cabo

A geometria de entrada da calha de resfriamento – especificamente a distância entre a saída da matriz e o primeiro contato com a água – é chamada de zona seca ou entreferro. Esta lacuna permite que a superfície extrudada desenvolva rigidez estrutural suficiente antes do contato com a água, de modo que o cabo não se deforme no primeiro ponto de apoio. Para revestimentos de compostos macios em cabos de grande diâmetro, o comprimento inadequado da zona seca causa uma marca de contato plana na primeira guia da calha que é permanente e esteticamente inaceitável. Distâncias excessivamente longas da zona seca permitem que a gravidade atue sobre o extrudado macio antes de ele entrar na água, gerando ovalização na seção transversal que não pode ser corrigida a jusante. O comprimento ideal da zona seca deve ser determinado empiricamente para cada combinação de composto e tamanho de cabo, e deve ser um parâmetro configurável no projeto da calha, em vez de uma dimensão estrutural fixa.

Seleção de transporte de cabrestante e Caterpillar: quando cada tipo de equipamento acessório é a melhor escolha

A unidade de transporte é o elemento de controle de velocidade da linha de extrusão – ela define a taxa de produção e determina a relação de redução entre a saída da matriz e o diâmetro do cabo acabado. Dois projetos de transporte fundamentalmente diferentes são de uso comum: transporte de cabrestante, que usa um envoltório multivoltas em torno de uma roda acionada para gerar força de tração por meio do atrito, e transporte de lagarta, que prende o cabo entre dois trilhos de correia opostos e puxa por aderência mecânica direta. A seleção entre esses dois tipos de equipamentos acessórios tem consequências significativas na qualidade da superfície, na estabilidade da tensão e na variedade de tamanhos de cabos que uma determinada linha pode acomodar sem alterações de ferramentas - ainda assim, a decisão é frequentemente tomada com base apenas no custo de capital, e não em uma análise sistemática dos requisitos da aplicação.

Os transportes do cabrestante geram força de tração por meio do atrito entre a superfície do cabo e a roda do cabrestante - a força de tração é proporcional à força de contato normal e ao coeficiente de atrito entre a capa do cabo e a superfície da roda, seguindo a equação do cabrestante. Como o cabo envolve várias voltas ao redor do cabrestante, a força de contato é distribuída por uma grande área de superfície, minimizando a pressão de contato e tornando o transporte do cabrestante a escolha preferida para cabos com compostos de revestimento macios e facilmente marcados, como TPE, silicone e PVC ultraflexível. A limitação do transporte do cabrestante é que o envoltório multivoltas exige que o cabo tenha flexibilidade suficiente para se adaptar à curvatura da roda do cabrestante - cabos de grande diâmetro e alta rigidez não conseguem atingir o ângulo de enrolamento adequado em um diâmetro prático da roda do cabrestante, tornando o transporte da lagarta a única opção viável para cabos acima de aproximadamente 25 mm de diâmetro externo.

Os transportadores Caterpillar aplicam força de tração por meio do contato direto entre a correia e o cabo em todo o comprimento de contato da correia. A força de fixação é definida pelo ajuste da tensão da correia, que determina tanto a capacidade da força de tração quanto a pressão de contato na superfície do cabo. Para cabos com camisa macia, a força excessiva de fixação da correia produz impressões superficiais permanentes na geometria da borda da correia — um defeito que é particularmente problemático em cabos com acabamento liso, onde qualquer marcação superficial é cosmeticamente inaceitável. A configuração adequada da Caterpillar para cabos macios requer almofadas de correia mais largas, pressão de fixação reduzida e um material de superfície da correia com alto coeficiente de atrito, mas baixa dureza – normalmente uma formulação proprietária de poliuretano em vez de correias de borracha padrão.

Estratégia de posicionamento do medidor de diâmetro a laser: por que a posição na linha determina o que você pode controlar

Um medidor de diâmetro a laser é um item padrão do equipamento acessório de produção de cabos de aço em linhas de extrusão modernas, mas o valor que ele oferece depende criticamente de onde ele está posicionado em relação à saída da matriz, calha de resfriamento e transporte. A posição do medidor determina o tipo de feedback do processo disponível e o atraso de transporte entre uma perturbação no processo e sua detecção – fatores que definem o que o sinal do diâmetro pode controlar de forma realista e quais defeitos serão produzidos antes que o sistema de controle possa responder.

Um medidor posicionado imediatamente após a saída da matriz – na zona seca antes da calha de resfriamento – mede o diâmetro do extrusado quente antes da estabilização dimensional. Esta posição fornece o feedback mais rápido para centralização da matriz e controle de saída da extrusora, mas mede um diâmetro que mudará durante o resfriamento devido à contração térmica. O diâmetro quente nesta posição é normalmente 3–8% maior que o diâmetro final resfriado, dependendo do coeficiente de expansão térmica do composto, e o sistema de controle deve aplicar um fator de correção dependente da temperatura para relacionar a leitura do medidor quente com o diâmetro externo alvo final. Sem esta correção, o medidor de zona quente produzirá ações de controle baseadas em referências de diâmetro incorretas, potencialmente afastando o processo do alvo em vez de em direção a ele.

Um medidor posicionado após a calha de resfriamento completa mede o diâmetro final da temperatura ambiente – o valor que o cliente medirá e que a especificação padrão exige. Esta posição fornece a medição de diâmetro mais precisa e diretamente relevante, mas introduz um atraso de transporte igual ao tempo de trânsito da calha, que a uma velocidade de linha de 100 m/min e uma calha de 6 metros é de 3,6 segundos. Durante esse atraso, o processo de extrusão já produziu 6 metros de cabo com o diâmetro atual antes que o sistema de controle receba qualquer feedback. Para linhas onde a variação de diâmetro se desenvolve gradualmente — a partir da contaminação progressiva do conjunto de telas ou da mudança gradual na viscosidade do composto — esse atraso é aceitável. Para linhas onde a variação de diâmetro ocorre repentinamente – devido a um evento de surto na extrusora ou a um transiente de tensão no transporte – o atraso significa que um comprimento significativo de cabo fora da especificação é produzido antes que qualquer ação corretiva seja possível.

• Estratégia de medidor duplo: Colocar um medidor na zona quente para detecção rápida de distúrbios do processo e um medidor após a calha de resfriamento para verificação dimensional final fornece resposta rápida a distúrbios repentinos e controle preciso do diâmetro a longo prazo - o medidor da zona quente aciona ação corretiva imediata enquanto o medidor da zona fria verifica o resultado da correção e ajusta o fator de correção da zona quente com base na contração térmica real observada na produção
• Posição de monitoramento de excentricidade: Um monitor de excentricidade - que exige que o cabo passe através de um acoplamento de água para medição ultrassônica da espessura da parede - deve ser posicionado dentro da calha de resfriamento enquanto a camisa ainda está parcialmente macia, normalmente 1–2 metros dentro da calha, para fornecer feedback acionável de centralização da matriz antes que a camisa solidifique; a medição da excentricidade pós-vale só pode confirmar um defeito que já foi produzido, e não evitá-lo
• Requisitos de proteção do medidor: Os medidores de zona quente operam em um ambiente de vapor, vapores compostos e respingos ocasionais de compostos de purga – a classificação de proteção mínima IP65 com purga de ar com pressão positiva nas janelas das lentes é essencial; medidores especificados para salas limpas ou ambientes industriais sofrerão rápida contaminação das lentes e desvios de calibração no ambiente da zona de extrusão

Gerenciamento de conjunto de telas e placas de disjuntor: intervalos de manutenção e monitoramento de queda de pressão

Pacotes de telas e placas disjuntoras são itens do equipamento acessório de produção de cabos de aço que afetam diretamente a qualidade do fundido, a estabilidade da pressão de extrusão e, em última análise, a integridade do isolamento - mas estão entre os componentes consumíveis gerenciados de forma mais inconsistente nas operações de extrusão de cabos. A principal função do conjunto de telas é filtrar contaminantes e partículas de gel do polímero fundido antes que ele entre na matriz da cruzeta; a placa rompedora fornece suporte estrutural para as telas e também serve para converter o fluxo de fusão rotacional da rosca em um padrão de fluxo linear adequado para uma entrada uniforme na matriz. À medida que o conjunto de telas acumula partículas filtradas, a resistência ao fluxo aumenta, fazendo com que a pressão de fusão a montante da tela aumente progressivamente. Este aumento de pressão é o principal indicador da condição da tela – mas é frequentemente ignorado ou mal interpretado até que o diferencial de pressão se torne suficientemente grave para causar instabilidade de extrusão ou ruptura da tela.

Estabelecer um intervalo de troca de tela baseado no diferencial de pressão em vez do tempo decorrido é a abordagem tecnicamente correta e produz uma qualidade de fusão mais consistente do que intervalos baseados em tempo. Um ponto de ajuste diferencial de pressão – normalmente 20–40 bar acima da pressão de linha de base da tela limpa para o composto atual e a taxa de saída – aciona uma recomendação de mudança de tela antes que o aumento de pressão seja grande o suficiente para afetar a homogeneidade do fundido ou causar um evento de surto. Os intervalos baseados no tempo, por outro lado, são calibrados para a taxa de contaminação do pior caso do composto que está sendo processado e programarão mudanças de peneira com muita frequência para compostos limpos e com pouca frequência para compostos contendo material reciclado altamente contaminados - criando tempo de inatividade desnecessário ou incidentes reais de qualidade, dependendo de como a taxa de contaminação se desvia da suposição do intervalo.

Fundada em Xangai em 2002 com investimento de Taiwan e expandida através da Jiangsu Yessjet Precise Machinery Co., Ltd. em Yixing, Wuxi em 2017, a Shanghai Yessjet Precise Machinery Co., Ltd. O diferencial de pressão entre a zona do barril a montante e a entrada da cruzeta é registrado continuamente, e a IHM de controle exibe um gráfico de tendências que permite aos operadores prever a vida útil restante da tela com base na taxa atual de aumento de pressão – permitindo mudanças planejadas na tela durante pausas de produção programadas, em vez de mudanças de emergência durante execuções que produzem sucata e desperdício de inicialização. Esta integração do gerenciamento de telas no sistema de controle de linha é um exemplo de como o monitoramento de equipamentos acessórios, quando adequadamente incorporado na arquitetura geral de controle de produção, converte uma atividade de manutenção reativa em uma etapa de processo planejada e previsível que apoia, em vez de interromper, a continuidade da produção.

Especificação do sistema de extração de fumos para extrusão de cabos: fluxo de ar, velocidade de captura e requisitos específicos do composto

Os sistemas de extração de fumos são uma categoria de equipamentos acessórios de produção de cabos de aço que raramente são especificados com o mesmo rigor aplicado aos equipamentos de processo, apesar das consequências diretas da extração inadequada na saúde do operador e na qualidade do produto. A extrusão de cabos gera perfis de vapores específicos de compostos que diferem significativamente em composição, taxa de volume e características toxicológicas entre PVC, LSZH, XLPE e compostos especiais. Um único sistema de extração genérico projetado em torno das taxas de volume de fumaça de PVC será dramaticamente subdimensionado para compostos LSZH, que liberam volumes de fumaça substancialmente maiores durante o processamento devido ao seu conteúdo de carga mineral e aos subprodutos da decomposição dos sistemas retardadores de chama de tri-hidrato de alumínio e hidróxido de magnésio usados ​​nesses materiais.

O parâmetro crítico de engenharia para a eficácia do sistema de extração é a velocidade de captura – a velocidade do ar na fonte de fumaça (face da matriz, área da cruzeta e zona de saída do cabo quente) necessária para arrastar e transportar os vapores para o duto de extração antes que eles se dispersem no ambiente de trabalho. Para aplicações de extrusão de cabos, a velocidade de captura necessária na face da matriz normalmente varia de 0,5 a 1,0 m/s, dependendo da taxa de emissão de fumos compostos e da geometria da coifa de extração. As coifas posicionadas muito longe da fonte de fumaça - mesmo 100 a 150 mm além da distância projetada - experimentam reduções na velocidade de captura de 40 a 60% no ponto de origem devido à relação inversa do quadrado entre a distância da coifa e a eficiência de captura, tornando o sistema de extração efetivamente não funcional, apesar de operar com fluxo de ar total do projeto.

• Extração de composto de PVC: A principal preocupação é o cloreto de hidrogênio (HCl) e o vapor de plastificante – requer dutos resistentes à corrosão (aço inoxidável ou revestidos de PVC), materiais de impulsor de ventilador resistentes a ácidos e um purificador úmido ou estágio de filtro de carvão ativado para neutralizar o HCl antes da descarga de exaustão
• Extração de composto LSZH: Maior volume total de fumos que o PVC; os produtos de decomposição de cargas minerais incluem partículas finas que requerem um filtro de mangas ou estágio HEPA a jusante da unidade de extração primária para evitar a descarga de partículas - os filtros de carbono padrão por si só são insuficientes para perfis de fumaça LSZH
• Extração de XLPE (reticulação de peróxido): O metano e a acetofenona são os principais subprodutos da decomposição do peróxido de dicumila – ambos são inflamáveis em concentrações elevadas, exigindo motores de ventilador com classificação ATEX e impulsores anti-faíscas no sistema de extração que atende às linhas de reticulação XLPE
• Extração de borracha de silicone: Os vapores cíclicos de siloxano são a emissão primária – baixa toxicidade, mas condensam-se facilmente nas seções mais frias dos dutos, criando um depósito pegajoso que reduz progressivamente a seção transversal do duto e aumenta a queda de pressão do sistema; dutos de extração para linhas de silicone exigem painéis de acesso em pontos baixos e intervalos de limpeza programados para evitar acúmulo de depósitos

Um sistema de extração corretamente especificado no comissionamento, mas sem manutenção, degradará até um desempenho ineficaz dentro de 6 a 18 meses em uma linha de extrusão de cabos em operação contínua. A carga do meio filtrante, o desgaste dos rolamentos do ventilador, o acúmulo de depósitos no duto e o desvio da posição do exaustor à medida que a linha é acessada para manutenção contribuem para a redução progressiva na eficácia da captura. A incorporação da medição do fluxo de ar do sistema de extração - usando uma simples verificação de anemômetro na face do exaustor - na rotina de manutenção trimestral fornece confirmação objetiva do desempenho da extração sem a necessidade de equipamento de medição especializado e identifica a degradação antes que ela atinja um nível que crie consequências para a saúde ou para a qualidade do produto.
