Controle da geometria da bobina: por que a consistência do diâmetro interno é mais importante do que parece

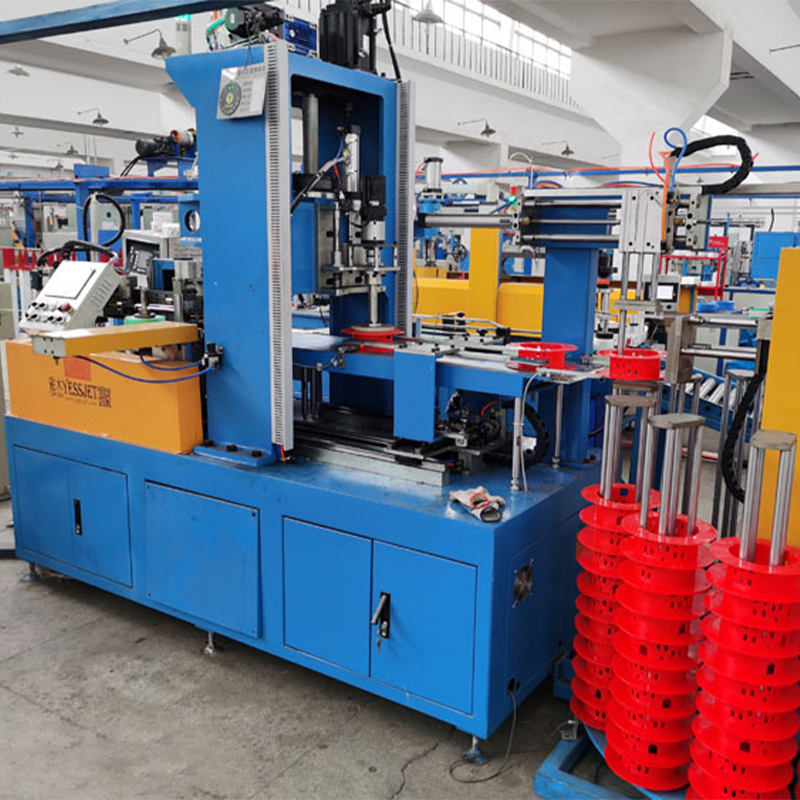

In Equipamento de embalagem de bobinamento totalmente automático , o diâmetro interno (DI) de uma bobina acabada raramente é tratado como uma variável crítica do processo — mas afeta diretamente o manuseio posterior, a compatibilidade da exibição no varejo e o comportamento mecânico do cabo durante o pagamento. Uma bobina enrolada com diâmetro interno inconsistente — causada por erros de temporização de expansão do mandril, pressão de fixação do núcleo inconsistente ou variação na tensão da linha durante as voltas iniciais do enrolamento — produzirá uma bobina que assenta de forma desigual nos ganchos de exibição, obstrui as máquinas de pagamento automático nos locais de instalação e gera maior tensão residual no isolamento do cabo nas camadas mais internas. Para fios de construção de pequena bitola enrolados em bobinas de 50 m ou 100 m, mesmo uma variação de diâmetro interno de 3 a 5 mm em um lote de produção pode gerar reclamações de clientes que remontam à máquina de bobinar, e não ao cabo em si.

A causa raiz da variação do DI em máquinas bobinadoras automáticas está quase sempre na sequência de liberação do mandril. Os designs de mandril expansível seguram o núcleo da bobina durante o enrolamento e depois se contraem para liberar a bobina acabada para transferência. Se o tempo de contração estiver vinculado a um temporizador fixo em vez de um sinal servo confirmado pela posição, a expansão térmica do corpo do mandril durante a operação contínua em alta velocidade muda gradualmente o diâmetro de liberação efetivo - produzindo bobinas que são ligeiramente menores em DI à medida que a máquina aquece durante um turno de produção. A correção é a atuação do mandril confirmada por feedback de posição, onde o sistema de controle verifica a posição real do braço do mandril nos pontos de ajuste de expansão e contração antes de permitir que o ciclo de enrolamento ou transferência prossiga.

aborda isso por meio da atuação de mandril servo-controlada com verificação de posição confirmada por codificador em sua linha de equipamentos de embalagem de bobinamento totalmente automático. A posição do mandril é registrada por ciclo de bobina, permitindo que os engenheiros de qualidade correlacionem qualquer desvio de ID a uma janela de produção específica – um recurso que é significativamente importante ao gerenciar reclamações de clientes em grandes lotes.

Gerenciamento de tensão em todo o ciclo de enrolamento

A tensão do fio durante o enrolamento não é um ponto de ajuste único – é uma variável dinâmica que deve ser gerenciada ativamente em pelo menos quatro fases distintas de cada ciclo de bobina: a formação inicial do enrolamento, o enrolamento em estado estacionário, a abordagem de desaceleração para a contagem alvo do medidor e a sequência de corte e transferência da cauda. Executar um ponto de ajuste de tensão fixo em todas as quatro fases é um dos erros de configuração mais comuns em instalações de equipamentos de embalagem de bobinamento totalmente automático e produz defeitos que são difíceis de diagnosticar porque aparecem de forma inconsistente, e não em todas as bobinas.

Durante a formação inicial do envoltório, a tensão deve ser ligeiramente superior ao estado estacionário para garantir que as primeiras camadas assentem firmemente contra o mandril sem escorregar. Se as duas ou três primeiras voltas estiverem soltas, toda a bobina pode se deslocar radialmente durante a sequência de transferência, produzindo uma bobina com aparência descentralizada e empilhamento irregular de camadas. Durante a fase de desaceleração que se aproxima do corte da contagem do medidor, a tensão deve ser reduzida proporcionalmente à velocidade da linha - se a tensão permanecer em valores de estado estacionário enquanto a linha desacelera, a posição acumulada do rolo dançarino absorve o excesso, mas a extremidade traseira da bobina experimenta um aumento de tensão no momento do corte, esticando potencialmente os cabos de condutores finos além de seu limite elástico no ponto de corte.

Perfil de tensão recomendado por fase de enrolamento

A implementação de um perfil de tensão multifásico requer um sistema de controle que rastreie o progresso do enrolamento em tempo real - seja por meio de pulso de contador do medidor do codificador de transporte ou por meio de um algoritmo de contagem direta de camadas no PLC de enrolamento. A comutação de fase baseada em temporizador fixo não é confiável em velocidades de linha variáveis ​​porque a duração da fase muda com a taxa de produção, e um temporizador calibrado a 300 m/min estará significativamente fora de fase a 150 m/min durante uma operação de produto em velocidade reduzida.

Precisão da contagem do medidor: resolução do codificador versus fontes de erro do mundo real

A contagem precisa do medidor é um requisito fundamental de qualquer instalação de equipamento de embalagem de bobinamento totalmente automático. Os clientes que compram cabos enrolados por metro — sejam bobinas de 50 m no varejo ou conjuntos de tambores industriais de 500 m — têm obrigações metrológicas legais e compromissos de qualidade que dependem do equipamento que entrega bobinas dentro da tolerância declarada de contagem de medidores. A maioria das especificações de equipamentos cita a resolução do codificador como o principal indicador de precisão, mas a resolução do codificador é apenas uma das diversas fontes de erro e raramente é a dominante em ambientes reais de produção.

A fonte mais significativa de erros de contagem de medidores na prática é a medição do deslizamento da roda – a diferença entre a distância linear que a roda de medição percorre e o comprimento real do cabo que passa por baixo dela. O deslizamento ocorre quando a contaminação da superfície do cabo (lubrificante, transporte de água dos canais de resfriamento) reduz o atrito entre a capa do cabo e a roda de medição, ou quando a força de contato da roda de medição é insuficiente para o diâmetro do cabo e a dureza da capa. Uma taxa de escorregamento de 0,5% — quase imperceptível durante a operação — produz um erro de 0,25 m em uma bobina de 50 m, o que está no limite da tolerância para a maioria dos padrões de fios de varejo e bem fora da tolerância para especificações de cabos de precisão.

• Seleção de material de roda: As rodas de aço serrilhadas apresentam melhor desempenho do que as rodas revestidas de borracha em superfícies molhadas ou lubrificadas; rodas de poliuretano oferecem um equilíbrio entre aderência e resistência à marcação de jaqueta para cabos com bainha macia
• Calibração da força de contato: A pressão da roda de medição com mola deve ser verificada trimestralmente com um medidor de força calibrado – a fadiga da mola faz com que a força de contato caia de 20 a 30% ao longo de seis a doze meses de operação contínua
• Verificação de codificador duplo: A referência cruzada do codificador da roda de medição com um codificador secundário no cabrestante de transporte fornece um sinal de detecção de escorregamento em tempo real – qualquer diferença persistente acima de 0,2% entre as duas contagens aciona um alerta antes que o erro se acumule até uma bobina completa
• Compensação de temperatura: A contração térmica do cabo após sair da calha de resfriamento faz com que o comprimento medido no ponto de enrolamento quente seja ligeiramente diferente do comprimento à temperatura ambiente medido pelo cliente - para bobinas longas acima de 200 m, esta correção térmica pode ser de 0,1 a 0,3% dependendo do composto e da temperatura de extrusão

Integração de Strapping e Taping: Lógica de Sequência e Modos de Falha

As estações automáticas de cintagem e fita integradas em uma linha de equipamentos de embalagem de bobinamento totalmente automático são frequentemente tratadas como acessórios periféricos – encomendadas como opções e depois configuradas durante o comissionamento com o mínimo de atenção de engenharia. Na prática, a lógica de sequência de amarração e gravação é uma das fontes mais frequentes de paradas de linha nos primeiros seis meses de operação, e os modos de falha são quase totalmente evitáveis ​​através do projeto de sequência adequado e do planejamento de recuperação de falhas durante a fase inicial de comissionamento.

O desafio fundamental é que as estações de cintagem e fita devem completar o seu ciclo dentro de uma janela de tempo fixa determinada pelo intervalo de transferência entre bobinas. Em uma linha de alta velocidade que produz bobinas de 50 m a 400 m/min, uma nova bobina fica pronta para cintagem a cada 7,5 segundos. Se o tempo de ciclo do cabeçote de cintagem - incluindo alimentação, tensão, vedação e corte da cinta - exceder esse intervalo, mesmo que ocasionalmente, a fila do transportador de transferência recua e a máquina bobinadora a montante deve fazer uma pausa, criando uma lacuna de produção que interrompe a produção contínua da linha de extrusão. É essencial compreender esta restrição de tempo antes de selecionar o equipamento de cintagem; muitos cabeçotes de cintagem industriais padrão têm tempos de ciclo de 4 a 6 segundos por cinta, deixando quase nenhuma margem para configurações de duas cintas em altas velocidades de linha.

Os modos de falha comuns na integração da cinta incluem falha na alimentação da cinta causada pela variação do diâmetro externo da bobina (o canal guia da cinta é dimensionado para um diâmetro externo nominal e emperra quando a bobina funciona grande), falha na vedação devido à variação de temperatura na solda por fricção de vedação térmica e rotação da bobina durante a cintagem causada por pressão insuficiente de fixação da bobina do braço de transferência. Cada um desses modos de falha requer uma rotina específica de recuperação de falhas no PLC – não apenas um alarme que interrompe a linha, mas uma sequência que rejeita com segurança a bobina não amarrada para uma posição de retrabalho manual, reinicializa o cabeçote de cintagem e retoma a operação automática sem exigir que um operador elimine manualmente a falha na máquina.

constrói lógica de recuperação de falhas para estações de amarração e gravação na arquitetura de controle de linha padrão, em vez de tratá-la como uma reflexão tardia de comissionamento no local. A equipe de engenharia documenta cada modo de falha com sua sequência de recuperação durante o teste de aceitação de fábrica, garantindo que os operadores entendam tanto o comportamento de recuperação automática quanto as etapas de intervenção manual antes da linha entrar em produção.

Retrofit de linhas de enrolamento manual com equipamento totalmente automático: uma avaliação realista

A decisão de modernizar uma operação de bobinamento manual com equipamento de embalagem de bobinamento totalmente automático envolve compensações que nem sempre são aparentes nas apresentações dos fornecedores. Os ganhos de produtividade são reais – uma linha de bobinagem automática bem integrada pode produzir bobinas consistentes a uma taxa três a cinco vezes superior à da bobinagem manual, com uma quantidade de mão-de-obra significativamente menor – mas a transição requer uma disciplina de processo que as operações manuais normalmente não têm, e a ausência dessa disciplina é a principal razão pela qual os projectos de modernização apresentam um desempenho inferior em relação às projecções iniciais.

As operações de bobinamento manual são inerentemente flexíveis de uma forma que os equipamentos automáticos não são. Um enrolador manual pode lidar com um cabo blindado com diâmetro externo de 40 mm e um fio de construção com diâmetro externo de 6 mm no mesmo turno, com nada mais do que um formato de bobina diferente e uma mudança na técnica do operador. Uma máquina bobinadora automática lida com a troca de produtos por meio da seleção de receita e ajuste mecânico, mas a faixa de ajuste é finita – a faixa de diâmetro do mandril, o curso do dançarino, a largura da guia da cinta e a geometria do braço de transferência têm limites físicos que definem quais famílias de cabos a máquina pode manipular. Antes de se comprometer com um retrofit, uma auditoria realista da faixa de diâmetro externo do cabo, da variação da dureza da capa e da matriz de tamanho da bobina em todo o mix de produção é essencial para confirmar que uma única configuração de máquina bobinadora automática pode cobrir todo o escopo.

• Requisitos de disciplina de processo: As máquinas de bobinagem automática requerem velocidade de linha estável a montante – a tolerância de variação de velocidade é normalmente de ±2% para uma geometria de bobina adequada. As linhas manuais geralmente funcionam com variações de velocidade mais amplas que os operadores compensam instintivamente, mas que o equipamento automático não consegue absorver sem transbordamento do dançarino ou picos de tensão
• Rastreabilidade da contagem de medidores: O equipamento automático gera registros de contagem de medidores por bobina como saída padrão. Isto é uma vantagem para a documentação de qualidade, mas exige que o processo de extrusão a montante já mantenha a velocidade da linha estável — se a velocidade da linha flutuar significativamente, a precisão da contagem do medidor depende do sistema de roda de medição em vez de uma referência confiável a montante
• Capacidade de manutenção: O equipamento de bobinamento automático contém servoacionamentos, atuadores pneumáticos, sensores de visão (em modelos equipados com etiqueta) e conjuntos de vedação térmica que exigem manutenção preventiva programada em intervalos de 500 a 2.000 horas. Instalações que operaram enrolamento manual com infraestrutura mínima de manutenção precisam estabelecer estoque de peças sobressalentes e pessoal de manutenção treinado antes que o retrofit entre em operação
• Contabilização do tempo de mudança: A troca de produto em uma linha de bobinagem automática leva de 15 a 45 minutos, dependendo da extensão do ajuste mecânico necessário. Para operações que executam muitos pequenos lotes de diferentes tipos de cabos em um único turno, o custo do tempo de troca pode compensar parcialmente o ganho de produtividade por bobina — um fator que deve ser modelado em relação ao cronograma de produção real antes que a decisão de investimento seja finalizada

Fundada em Xangai em 2002 com investimento de Taiwan, a Shanghai Yessjet Precise Machinery Co., Ltd. tem apoiado fabricantes de cabos através de instalações greenfield de equipamentos de embalagem de bobinamento totalmente automático e projetos complexos de modernização em linhas manuais existentes. Com o subsequente estabelecimento da Jiangsu Yessjet Precise Machinery Co., Ltd. em Yixing, Wuxi, em 2017, a empresa expandiu sua capacidade de engenharia e fabricação para apoiar projetos de integração de automação em larga escala – incluindo atualizações de sistemas de bobinagem multilinhas, onde a continuidade da produção durante a transição de modernização é uma restrição primária. O processo de avaliação de retrofit inclui uma fase de auditoria de produção que quantifica as atuais taxas de produção manual, a complexidade do mix de produtos e a estabilidade da velocidade da linha upstream antes que qualquer recomendação de equipamento seja feita.
