Inscrição de tensão cônica: por que a tensão constante é uma estratégia errada para grandes carretéis de cabo

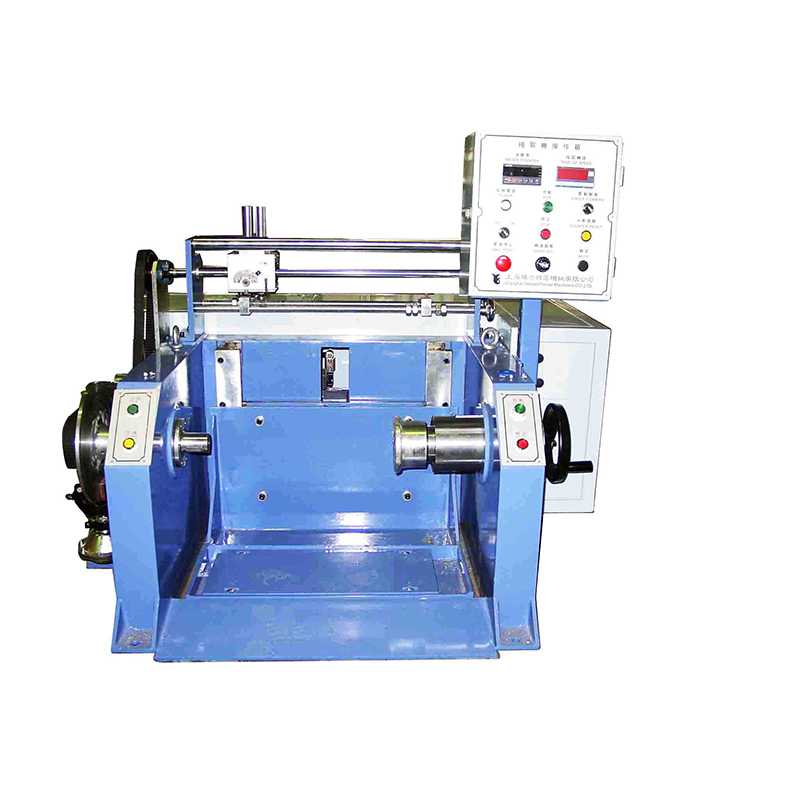

Um dos equívocos mais persistentes na prática de enrolamento de cabos é que manter um ponto de ajuste de tensão constante durante toda a construção do carretel produz a melhor qualidade de bobina. Na realidade, a tensão constante enrolada em um Máquina motorizada para enrolar cabos produz carretéis mecanicamente instáveis em construções de grande diâmetro porque as camadas internas - enroladas no início do carretel quando o raio de enrolamento é pequeno - estão sujeitas à carga compressiva de cada camada subsequentemente enrolada em cima delas. À medida que o carretel se desenvolve para fora, a pressão radial cumulativa nas camadas mais internas aumenta progressivamente, eventualmente excedendo a resistência ao escoamento à extensão da capa do cabo e causando deformação permanente do isolamento nas interfaces das camadas. A deformação não é visível externamente, mas produz leituras de capacitância elevadas e potencial fraco dielétrico nos pontos afetados.

O enrolamento de tensão cônica resolve isso suavemente a tensão do enrolamento à medida que o diâmetro do carretel aumenta. A tensão em qualquer diâmetro de enrolamento é definida como uma porcentagem da tensão inicial, seguindo um perfil cônico – linear ou curvo – que mantém a pressão radial nas camadas internas dentro de limites aceitáveis ​​​​durante toda a construção. Uma taxa de conicidade típica para cabos de alimentação isolados em PVC é de 60 a 75%, o que significa que a tensão no diâmetro externo completo do carretel é de 60 a 75% da tensão aplicada no núcleo. O perfil exato do cone é determinado pelo módulo de revestimento do cabo, pela geometria do carretel e pela tensão de especificações máxima aceitável da camada interna — interrupções que desativam cálculos de engenharia em vez de tentativa e erros empíricos em carretéis de produção.

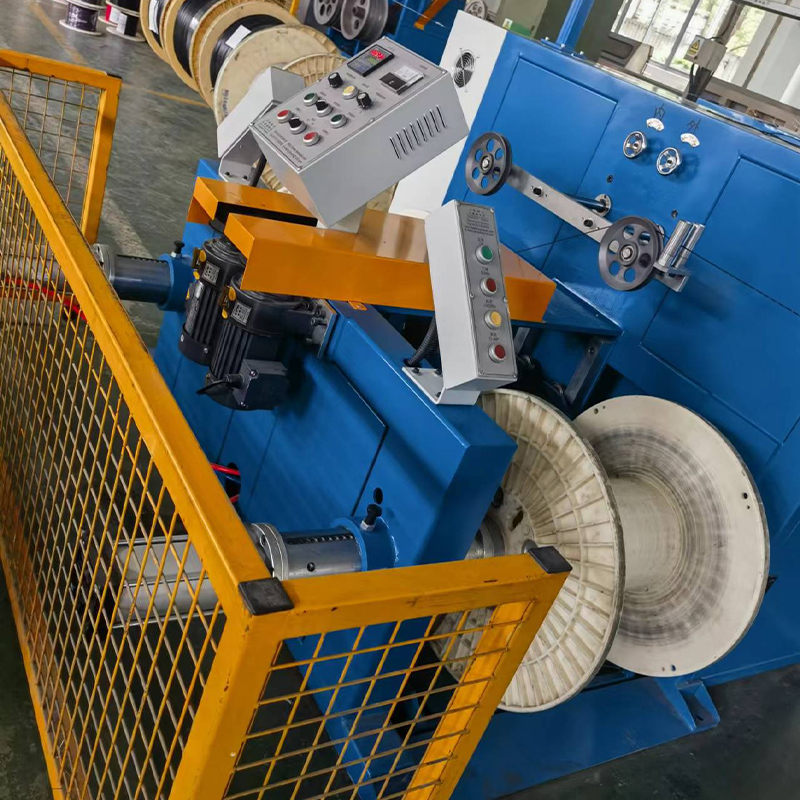

Implementando tensão cônica em um Máquina automática de enrolamento de cabos requer que o sistema de controle rastreie continuamente o cerâmico atual do enrolamento e aplique o ponto de ajuste de tensão correspondente em tempo real. O diâmetro do enrolamento pode ser derivado da relação entre a velocidade transversal e a velocidade de rotação do carretel — um cálculo disponível na maioria das plataformas modernas de servoacionamento sem a necessidade de sensores adicionais. configura perfis de tensão cônica como parte do sistema de receita de produto em sua linha de máquinas enroladoras de cabos de fio motorizados, permitindo que os operadores armazenem e recuperem as configurações de conicidade corretas para cada previsão de cabo sem recálculo manual na máquina durante a troca do produto.

Cálculo do passo transversal e seu efeito na estabilidade da camada do carretel

O passo transversal – a distância lateral que o cabo avança por rotação do carretel de enrolamento – é o parâmetro que determina a densidade do cabo ao longo da largura do flange do carretel e se as interfaces das camadas são geometricamente negativas. Um passo transversal incorreto produz um de dois modos de falha: o passo muito apertado cria camadas sobrepostas onde as voltas adjacentes ao cabo se cravam umas nas outras sob a tensão do enrolamento, causando danos à superfície da camisa e altura irregular da camada que torna as camadas subsequentemente instáveis; o passo muito largo cria lacunas entre as voltas adjacentes que permitem que as camadas superiores caiam e cruzem as voltas inferiores durante o processo de enrolamento, causando o defeito característico de "camada cruzada" que torna o carretel inutilizável em equipamentos de distribuição automática.

O passo teoricamente correto para um vento de camada única é igual ao diâmetro externo do cabo, mas uma folga de 1–3% para acomodar a variação do diâmetro externo ao longo do comprimento do carretel. Na prática, o DE nominal usado para cálculo do passo deve ser o limite máximo de projeto do DE, em vez do valor nominal, porque o passo calculado no DE nominal produzirá sobreposição no cabo que passa na tolerância de DE superior. Para cabos com tolerância de diâmetro externo maiores que ±3%, um passo fixo calculado a partir do diâmetro externo produzirá lacunas visíveis no cabo que passa no diâmetro externo nominal ou mínimo — nesses casos, um sistema de ajuste de passo de circuito fechado que lê o diâmetro externo real do cabo a partir de um medidor a laser e atualiza o passo transversal em tempo real fornece qualidade de camada superior em toda a faixa de diâmetro externo da produção.

Configuração do passo transversal por tipo de cabo

Para enrolamento multicamadas, o design do passo também deve levar em conta o ângulo de cruzamento camada a camada – o ângulo no qual cada camada sucessiva invertida a direção transversal no flange. Um ângulo cruzado excessivo excessivamente faz com que o cabo penetre na camada anterior no ponto de reversão, em vez de passar suavemente sobre ela, criando um cordão de borda elevado no flange que cresce progressivamente com cada camada e, eventualmente, impede que o cabo se encaixe corretamente em toda a largura do carretel. O controle do ângulo de cruzamento requer o ajuste da desaceleração transversal e do perfil de reversão no final do curso do flange, que é uma configuração de parâmetro do inversor distinto do passo transversal em estado estacionário e deve ser ajustado independentemente para cada faixa de diâmetro externo do cabo.

Sequenciamento de troca de carretel em máquinas de enrolamento automático de cabos: minimizando o comprimento da sucata

O evento de troca de carretel em uma máquina de enrolamento automático de cabo é uma transição que determina mais diretamente quanto comprimento de cabo utilizável é perdido por ciclo de troca de carretel. Durante a sequência de mudança – desde o momento em que o carretel cheio sinaliza a conclusão até o momento em que o novo carretel atinge a tensão de enrolamento em estado estacionário – a linha de extrusão a montante continua produzida cabo que se acumula em um buffer acumulado ou exige que a linha reduza a velocidade. O cabo produzido durante a descarga do acumulador e a transição da velocidade da linha é frequentemente fora da previsão na espessura da parede ou na posição do condutor devido à variação da velocidade, e esse comprimento deve ser descartado ou rebaixado. Minimizar esse comprimento de refúgio requer a otimização de três variáveis ​​​​interdependentes: capacidade do acumulador, tempo de ciclo de troca de carretel e sequência de handshake de controle entre a máquina de recolhimento e o PLC mestre de linha.

O tempo do ciclo de troca de carretel em uma máquina enroladora automática de cabos consiste em diversas etapas sequenciais, cada uma das quais contribui para a duração total da troca. A compreensão do orçamento de tempo para cada etapa identifica onde o investimento de engenharia em automação ou melhoria do projeto mecânico proporciona uma maior redução no tempo total do ciclo e no comprimento de refúgio associado.

• Detecção de carretel completo e transmissão de sinal: O contador do medidor atingiu o comprimento alvo, aciona a sequência de mudança e sinaliza ao acumulador para começar a descarregar – esta etapa deve levar menos de 200 milissegundos em um sistema moderno controlado por CLP; os sistemas lógicos de relé geralmente apresentam atrasos de 1 a 3 segundos que consomem a capacidade do acumulador antes mesmo de a sequência mecânica começar
• Corte do cabo e fixação da cauda: O cortador voador ou cortador estacionário atua, corta o cabo e a cauda é presa ao carretel completo - duração total normalmente de 1 a 3 segundos em sistemas automatizados; a amarração manual da cauda estende esse tempo para 15 a 30 segundos e exige que a linha pare completamente
• Remoção completa do carretel e posicionamento do carretel vazio: O carro do carretel ou torre gira ou indexa para colocar o carretel vazio na posição de enrolamento - as máquinas de enrolamento tipo torre completam esta etapa em 3–6 segundos; máquinas de posição únicas que desligam a troca de empilhadeira levam de 2 a 8 minutos, dependendo do layout da instalação e da disponibilidade do equipamento
• Fixação do cabo e estímulo inicial do enrolamento: O condutor do cabo está conectado ao novo núcleo do carretel e o acionamento do enrolamento acelerado para corresponder à velocidade da linha — as máquinas de enrolamento acionadas por servo podem completar essa tração em 2 a 4 segundos; sistemas de acionamento CC mais antigos podem levar de 8 a 15 segundos para atingir uma tensão de enrolamento estável

O comprimento total da sucata gerada pela troca de carretel é o produto da velocidade da linha e a soma de todas as etapas durante as quais o acumulador está descarregando e o rebobinador ainda não está enrolando na tensão de estado estacionário. A uma velocidade de linha de 200 m/min, um tempo total de troca de 30 segundos produz 100 metros de cabo potencialmente fora das especificações por evento de troca – um custo de material significativo em uma linha que executa múltiplas trocas de bobina por turno. A redução do tempo de troca para 8 segundos por meio do recolhimento da torre e da tração do servo reduz esse tempo para aproximadamente 27 metros, uma redução de 73% na sucata por troca que tem um impacto direto no rendimento da produção e no custo do material por mineração de cabo produzido.

Arquitetura de feedback de tensão: controle baseado em dançarino versus controle baseado em célula de carga

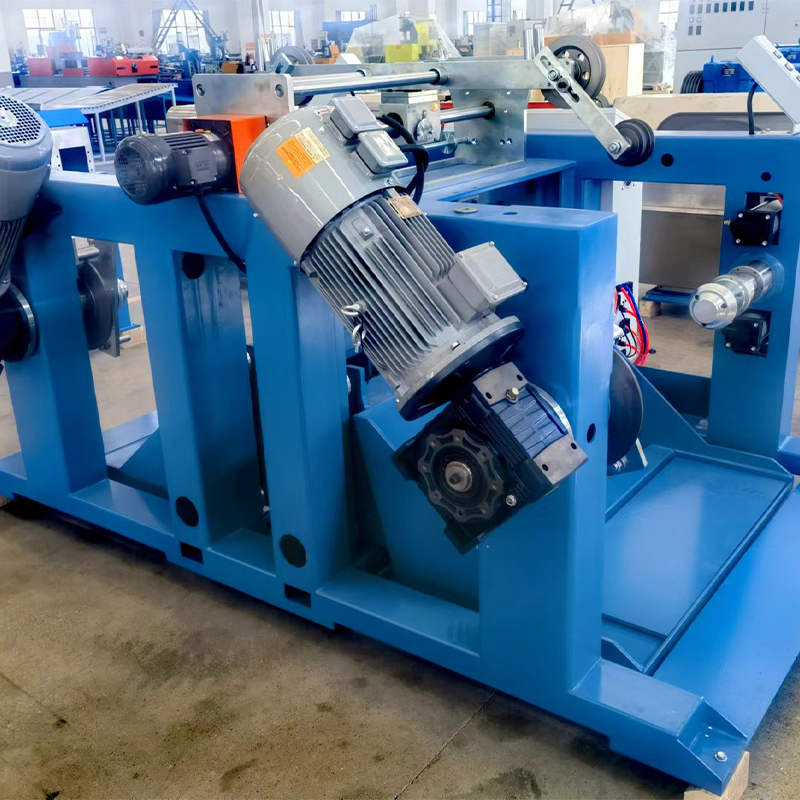

As máquinas motorizadas de enrolamento de cabos usam uma das duas arquiteturas primárias de medição de tensão para gerar o sinal de feedback para o circuito de controle de tensão do enrolamento: feedback da posição do rolo dançarino ou medição direta da tensão da célula de carga. Cada arquitetura possui características de resposta, requisitos de especificação e modos de falha distintos que tornam um ou outro mais operacional dependendo do tipo de cabo, velocidade da linha e requisitos de estabilidade de tensão da aplicação. A compreensão das diferenças fundamentais permite que os engenheiros especifiquem o sistema correto para novas instalações e diagnostiquem problemas de desempenho de controle em sistemas existentes sem optar pelo reajuste do driver como primeira resposta.

O controle de tensão baseado no dançarino usa a posição de um rolo carregado por mola ou pneumaticamente no caminho do cabo como uma medida indireta de tensão - a posição do dançarino é proporcional à força de tensão quando a massa do dançarino e a força de pré-carga da mola ou pneumática são conhecidas. A principal vantagem é a simplicidade mecânica e a capacidade de acumulação inerente: a posição do rolo dançarino fornece um buffer que absorve transientes de velocidade sem exigir que a malha de controle responda instantaneamente. A limitação é que a posição do dançarino é uma medição de tensão indireta - ela mede a força no ponto de contato do dançarino, que pode diferir da tensão no ponto de enrolamento devido ao atrito no caminho do cabo entre o dançarino e o carretel, particularmente em cabos de grande diâmetro com alta dificuldade à flexão que geram atrito de contato significativo contra rolos-guia e ilhós.

A medição da tensão da célula de carga coloca um transdutor de força extensômetro diretamente no caminho do cabo — seja como um rolo guia instrumentado ou como um sensor de força de ocorrência em um pino guia fixo — e fornece um sinal elétrico direto proporcional à tensão do cabo no ponto de medição. Os sistemas de células de carga eliminam o erro de medição induzido por fricção dos sistemas dançarinos e fornecem um sinal de tensão de maior largura de banda que é mais adequado para aplicações de enrolamento de alta velocidade onde transientes de tensão rápidos devem ser detectados e corrigidos dentro das revoluções de enrolamento individuais. A desvantagem é que as células de carga não têm capacidade de buffer – uma malha de controle deve responder a cada transiente de tensão, exigindo maior largura de banda de controle e ajuste mais cuidadoso do PID para evitar oscilação. Os sistemas de células de carga também são desativados periodicamente para manter a precisão da medição, pois o deslocamento zero do extensômetro varia com a temperatura e a fadiga mecânica ao longo do tempo.

Compatibilidade mecânica do carretel de enrolamento: padrões de interface do eixo e classificações de carga

Uma fonte frequentemente negligenciada de problemas de qualidade do enrolamento em máquinas enroladoras de cabos motorizadas é a incompatibilidade mecânica entre as bobinas de enrolamento e a interface do eixo da máquina enroladora. Os fabricantes de cabos normalmente acumulam um estoque misto de bobinas de vários fornecedores ao longo dos anos de operação, com variações dimensionais no diâmetro do furo, na geometria da chaveta e na concentricidade do flange que causam problemas em máquinas de enrolamento com tolerâncias de eixo giratório. Um carretel com um diâmetro de furo 0,3 mm maior que o eixo nominal cria um ajuste de folga que permite que o carretel funcione excêntrico sob tensão de enrolamento - a excentricidade gera uma ondulação de tensão uma vez por revolução que o sistema de controle não pode suprimir porque é causado mecanicamente em vez de gerado pelo processo.

As peças mecânicas relevantes do carretel que devem ser verificadas para compatibilidade com uma máquina motorizada de enrolamento de cabo de aço incluem e tolerância do furo, largura e profundidade do rasgo de chaveta, previsão de excentricidade do flange e capacidade de peso nominal do carretel no nível máximo de preenchimento do cabo. A capacidade de peso do carretel é particularmente importante em máquinas de enrolamento automático de cabos com alta capacidade de força transversal - a tensão de enrolamento aplicada em toda a largura transversal do carretel gera um momento de flexão nos rolamentos significativos do eixo do carretel, e exceder a classificação estrutural do carretel pode causar deformação do flange que danifica permanentemente o carretel e cria um risco de segurança quando o carretel carregado é manuseado por uma empilhadeira.

• Verificação do diâmetro do furo: Meça o diâmetro do furo de novos lotes de carretéis com um medidor de furo calibrado antes de colocá-los em serviço de produção — aceite apenas carretéis dentro de ±0,05 mm do diâmetro nominal do eixo para aplicações de recolhimento de precisão; tolerâncias mais amplas, excluir buchas adaptadoras cônicas que adicionam complexidade e potencial para excentricidade
• Inspeção de desvio do flange: Verifique o desvio da face do flange com um relógio comparado em um mandril de referência antes do primeiro uso e após qualquer evento de queda do carretel - o desvio excedendo 0,5 mm por raio do flange de 300 mm indica deformação do flange que causará erros de temporização de reversão transversal e formação de cordão na borda
• Cálculo do peso máximo de preenchimento: Calcule o peso máximo de preenchimento do cabo como o produto do volume líquido de armazenamento do carretel (volume total do carretel menos o volume do núcleo) e o peso do cabo por unidade de volume - verifique se esse valor está abaixo da capacidade de carga bruta nominal do carretel, que inclui o peso da tara do carretel, por um fator de segurança mínimo de 1,5
• Classe de ajuste da chaveta: Especifique um rasgo de chaveta de ajuste perfeito (JS9/h9 ou equivalente de acordo com a ISO 286) para aplicações de esticamento, em vez das tolerâncias de ajuste normal usadas para transmissão de potência geral - ajustes de rasgo de chaveta soltos permitem a distribuição do carretel em relação ao eixo durante a aceleração e desaceleração, produzindo eventos de microdeslização que geram picos de tensão localizados

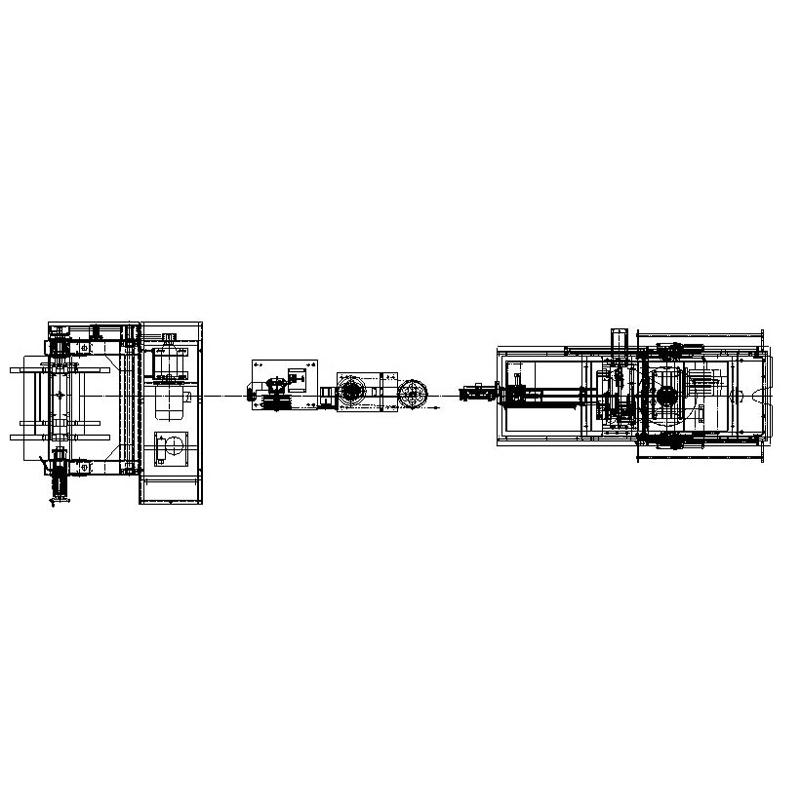

Integração de modernização de máquinas automáticas de enrolamento de cabos em linhas de extrusão existentes

Uma máquina de enrolamento automático de cabos a uma linha de extrusão existente que foi originalmente projetada para enrolamento manual envolve desafios de integração de adição de controle que são frequentemente subestimados durante uma fase de planejamento do projeto. O controlador de velocidade de transporte da linha de extrusão foi projetado para operar como referência de velocidade terminal para a linha — ele define a velocidade de produção e todos os equipamentos a montantes a seguir. Quando uma máquina de enrolamento automático é adicionada, ela introduz um segundo sistema de controle de circuito fechado no final da linha que também tenta regular a tensão do cabo através do ajuste de velocidade. Sem a cooperação adequada dos dois circuitos de controle, eles interagem qualidades: o transporte aumenta a velocidade em resposta a um sinal de queda de tensão, enquanto o acionamento de compensação reduz simultaneamente a velocidade em resposta à mesma queda de tensão, criando uma oscilação sustentada que nenhum dos circuitos pode resolver de forma independente.

A solução padrão é configurar o acionamento de recolhimento no modo de controle de torque em vez do modo de controle de velocidade, com o acionamento de transporte permanecendo como o mestre de velocidade. No modo de controle de torque, o acionamento de recolhimento aplica um torque de enrolamento constante correspondente ao ponto de ajuste de tensão alvo, e a velocidade de enrolamento se ajusta automaticamente para responder à velocidade de saída de transporte - semelhante a como um freio passivo fornece resistência constante, independentemente da velocidade. A posição do rolete dançarino serve apenas como um sinal de compensação para ajustar o ponto de ajuste de torque, e não como referência de velocidade primária. Essa arquitetura de controle elimina o problema de interação do circuito porque o acionamento de recolhimento não está mais competindo com o transportador para controlar a velocidade do cabo - ele está simplesmente fornecido um torque de resistência controlado contra o qual o driver de velocidade de transporte pode acionar sem conflito.

Fundada em 2002 em Xangai com investimento de Taiwan e expandida através da Jiangsu Yessjet Precise Machinery Co., Ltd. especifique exatamente como o acionador de recolhimento receberá sua referência de velocidade e como o sinal do dançarino será roteado para evitar a interação do loop. Essa abordagem estruturada atrapalha consistentemente o tempo de comissionamento de retrofit em comparação com instalações complementares descoordenadas, onde problemas de interação de controle são descobertos e resolvidos iterativamente durante os testes de produção.
