Seleção de ferramentas de fim de braço para Paletizador Robótico Sistemas para manuseio de cabos enrolados

A ferramenta de fim de braço (EOAT) em um paletizador robótico é o único componente responsável por saber se o sistema realmente atende às metas de tempo de ciclo e precisão de posicionamento na produção – mas recebe muito menos atenção de engenharia do que o próprio braço robótico durante a fase de especificação. Para os fabricantes de cabos, o desafio é particularmente grave porque o cabo enrolado é uma carga útil mecanicamente complicada: é redondo, relativamente deformável, com diâmetro externo variável entre famílias de produtos e frequentemente apresentado em posições e orientações inconsistentes no transportador de alimentação. Uma pinça projetada para caixas rígidas ou sacos uniformes falhará repetidamente em cabos enrolados, produzindo erros de posicionamento que se acumulam em cargas de paletes instáveis ​​e exigem intervenção manual para serem corrigidos.

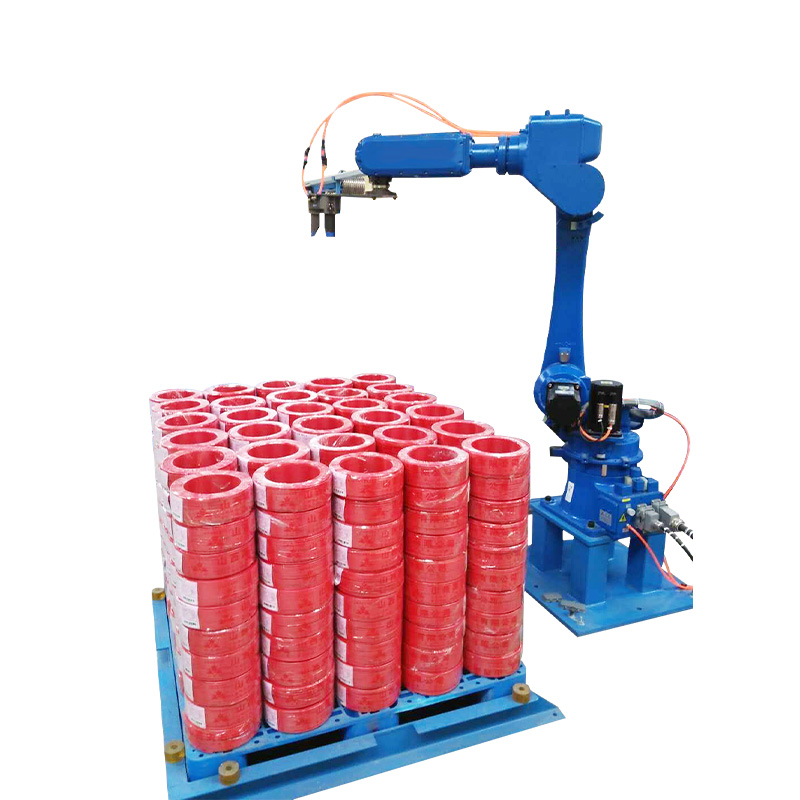

As duas abordagens EOAT dominantes para paletização de cabos enrolados são pinças de fixação e elevadores tipo garfo. As garras de fixação aplicam pressão lateral de duas ou mais faces da mandíbula para segurar a bobina durante a transferência – eficaz para bobinas com um diâmetro externo consistente e um material de revestimento rígido o suficiente para resistir à deformação sob força de fixação. Os elevadores tipo garfo inserem dois ou mais dentes abaixo da bobina e levantam por baixo, o que é inerentemente mais indulgente com a variação do diâmetro externo, mas exige que a bobina seja apresentada a uma altura conhecida acima da superfície do transportador e exige espaço suficiente abaixo da bobina para a inserção dos dentes. Para ambientes de produtos mistos que executam diâmetros externos de cabos de 8 mm a 60 mm na mesma célula de paletização, uma ferramenta híbrida com largura de fixação ajustável e suporte inferior retrátil oferece a mais ampla faixa de compatibilidade ao custo de maior complexidade de ferramentas e maior tempo de troca entre famílias de produtos.

desenvolve especificações EOAT como parte do Empilhador Robô Inteligente processo de design do sistema, começando com uma matriz de carga útil que documenta a faixa de diâmetro externo da bobina, faixa de peso da bobina, dureza do material da capa e configuração de cintas para cada produto de cabo que o cliente pretende usar. Essa matriz orienta tanto o projeto mecânico da ferramenta quanto a trajetória do programa do robô, porque uma bobina mais pesada ou um diâmetro externo maior requer um ângulo de abordagem e perfil de desaceleração diferentes para manter a precisão do posicionamento dentro da tolerância de ±5 mm que a maioria dos padrões de paletes exige para um empilhamento estável.

Programação de padrões de paletes: padrões estáticos vs. lógica de camada adaptativa

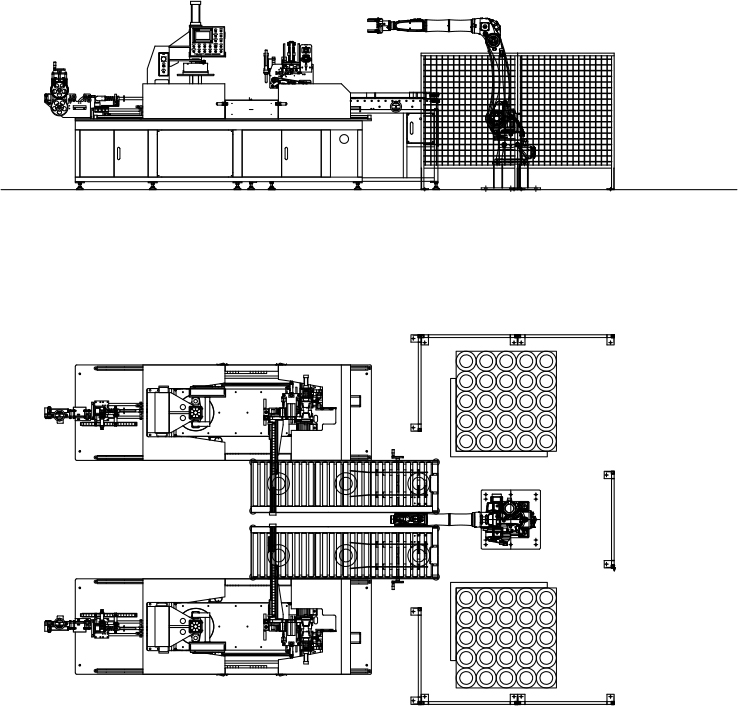

Programação de padrões de paletes em um Braço robótico de empilhamento inteligente O sistema é mais complexo para produtos enrolados redondos do que para caixas retangulares, porque os círculos não formam um mosaico de forma eficiente e o gerenciamento do espaço entre as bobinas determina tanto a estabilidade do palete quanto a densidade efetiva da carga útil por palete. A programação de padrões estáticos — onde cada camada segue uma grade predefinida de posicionamento de bobinas — é simples de implementar e produz resultados previsíveis para um único produto. No entanto, os padrões estáticos tornam-se um problema em ambientes de produtos mistos onde o diâmetro externo da bobina varia entre as execuções, porque um padrão otimizado para uma bobina com diâmetro externo de 200 mm deixará lacunas excessivas ou causará interferência de contato entre bobinas quando a linha mudar para um produto com diâmetro externo de 240 mm sem ajuste de padrão.

A lógica da camada adaptativa resolve isso calculando a grade de posicionamento em tempo de execução com base no diâmetro externo real da bobina medido pelo sistema de visão ou inserido por meio da interface de gerenciamento de receitas. O controlador do robô determina quantas bobinas cabem por camada no diâmetro externo atual, calcula o espaçamento ideal entre linhas e colunas para centralizar o padrão dentro da área ocupada pelo palete e gera os pontos de referência para cada movimento de posicionamento dinamicamente. Essa abordagem elimina a necessidade de manter uma biblioteca de padrões estáticos para cada SKU de produto — uma biblioteca que, na prática, fica complicada e se torna um fardo de manutenção à medida que novos produtos de cabos são introduzidos.

Comparação de abordagens de padrões por ambiente de produção

Padrões de intertravamento de camadas – onde camadas alternadas são giradas 90 graus ou deslocadas em meio passo da bobina – melhoram significativamente a estabilidade do palete para bobinas redondas, que não possuem face plana para evitar deslizamento lateral. A implementação do intertravamento de camadas em um sistema de padrão adaptativo requer que o controlador do robô rastreie o número atual da camada e aplique o deslocamento de rotação correto à grade calculada, uma etapa lógica que é simples de implementar, mas é frequentemente omitida em sistemas básicos de padrão estático porque requer uma programação de padrão mais complexa do que os operadores normalmente são treinados para executar.

Análise do tempo de ciclo: onde os sistemas empilhadores robóticos inteligentes perdem tempo na produção real

Os tempos de ciclo cotados pelo fornecedor para um Empilhador Robô Inteligente são quase sempre medidos em condições ideais: um tamanho de bobina, pré-posicionado em um ponto de alimentação fixo, colocado em um palete vazio a uma altura fixa, sem eventos de troca de palete. Os tempos reais do ciclo de produção são consistentemente 15-30% mais longos do que os valores citados devido a fatores que estão presentes em cada turno de produção, mas ausentes no teste de referência: variação da posição da bobina no transportador de alimentação, crescimento da altura do palete à medida que as camadas se acumulam, tempo de inatividade na troca de paletes e a re-coleta ocasional quando uma bobina não está assentada corretamente na primeira tentativa de colocação.

A maior perda de tempo recuperável na maioria das instalações do braço robótico de empilhamento inteligente é a sequência de troca de paletes – o tempo entre o robô colocar a última bobina em um palete cheio e a primeira colocação em um novo palete vazio. A troca manual de paletes usando uma empilhadeira normalmente leva de 60 a 120 segundos; durante esta janela, a linha de bobinagem a montante para ou acumula bobinas em um transportador tampão que pode não ter capacidade suficiente para uma longa sequência de troca. Distribuidores automatizados de paletes — que pré-posicionam um palete vazio sob o envelope de trabalho do robô enquanto o palete atual ainda está sendo preenchido — reduzem o intervalo de troca para 10 a 20 segundos e eliminam a dependência da disponibilidade de empilhadeiras, que em instalações multilinhas é frequentemente um recurso compartilhado que cria conflitos de agendamento.

• Posicionamento do transportador de alimentação: A variação da posição da bobina de ±30 mm na esteira de alimentação adiciona 0,3 a 0,8 segundos por ciclo de coleta para um sistema guiado por visão que executa a correção de posição — em 500 coletas por turno, isso representa 2,5 a 6,5 minutos de tempo perdido cumulativo
• Compensação da altura da palete: Cada camada sucessiva eleva o ponto de colocação na altura da pilha de bobinas; o robô deve percorrer uma distância vertical maior para as camadas superiores, adicionando 0,2 a 0,5 segundos por colocação em comparação com o ciclo da camada terrestre - esse efeito se acumula em um palete completo de 6 a 8 camadas
• Selecione novamente os eventos: As bobinas que não estão assentadas corretamente após a primeira tentativa de posicionamento exigem que o robô levante, reposicione e recoloque – uma sequência que leva de 3 a 8 segundos e ocorre a uma taxa de 1 a 3% do total de coletas em sistemas sem sensores de confirmação de posicionamento
• Interferência da cauda de amarração: Caudas de cinta soltas em bobinas amarradas de maneira imperfeita podem interferir nas bobinas adjacentes durante a colocação, exigindo um intervalo de 2 a 5 segundos para que a cauda se acomode antes que o robô libere a bobina - um problema que remonta à estação de cintagem a montante, e não ao próprio robô

Integração do sistema de visão em células paletizadoras robóticas: calibração e gerenciamento de desvio

Os sistemas de paletização robótica guiados por visão em ambientes de fabricação de cabos enfrentam desafios de calibração que diferem das aplicações típicas de visão industrial porque o ambiente de trabalho combina vibração de máquinas adjacentes, iluminação ambiente variável do movimento da ponte rolante e características da superfície do produto (bobinas amarradas com material de cinta reflexiva e acabamentos de revestimento fosco ou semibrilhante) que criam contraste de imagem inconsistente dependendo do ângulo de iluminação e da cor do revestimento. Um sistema de visão calibrado pela manhã sob iluminação estável de fábrica pode produzir erros de posição de seleção de 5 a 15 mm no meio do turno se as sombras da ponte rolante ou a vibração do equipamento adjacente tiverem alterado o cálculo efetivo do centróide da imagem.

A abordagem mais eficaz para gerenciar o desvio de calibração da visão em ambientes de produção é uma combinação de iluminação estruturada fixa dentro do campo de visão — independente da iluminação ambiente da fábrica — e uma rotina periódica de verificação de calibração durante o ciclo. A iluminação estruturada, normalmente um anel de luz ou barra de luz linear montada no suporte da câmera, garante que a geometria da iluminação seja constante, independentemente das condições ambientais. A verificação de calibração em ciclo envolve o robô escolhendo periodicamente um alvo de referência em uma posição conhecida e comparando a posição relatada do sistema de visão com a verdade conhecida; desvios acima de um limite acionam uma rotina de recalibração automática antes que a produção continue.

A deriva térmica é uma preocupação secundária de calibração em instalações sem controle climático. O suporte de montagem da câmera e a base do robô se expandem termicamente durante o dia, mudando a relação espacial entre a estrutura da câmera e a estrutura do mundo do robô em frações de milímetro que se acumulam em erros de posicionamento de 3 a 8 mm no pico da temperatura da tarde. A compensação do desvio térmico requer uma correção do coeficiente de temperatura na matriz de transformação do robô para a câmera – derivada de uma execução de calibração em múltiplas temperaturas – ou uma estrutura de montagem rígida em liga Invar para a câmera que minimiza a expansão térmica. A maioria das instalações de produção aborda isso de forma pragmática, ampliando a tolerância de posicionamento no padrão de paletes para absorver a faixa de desvio, aceitando uma ligeira redução na densidade dos paletes em troca da eliminação da carga de manutenção de calibração.

Arquitetura de segurança em células de braços robóticos de empilhamento inteligente: além da cerca de segurança

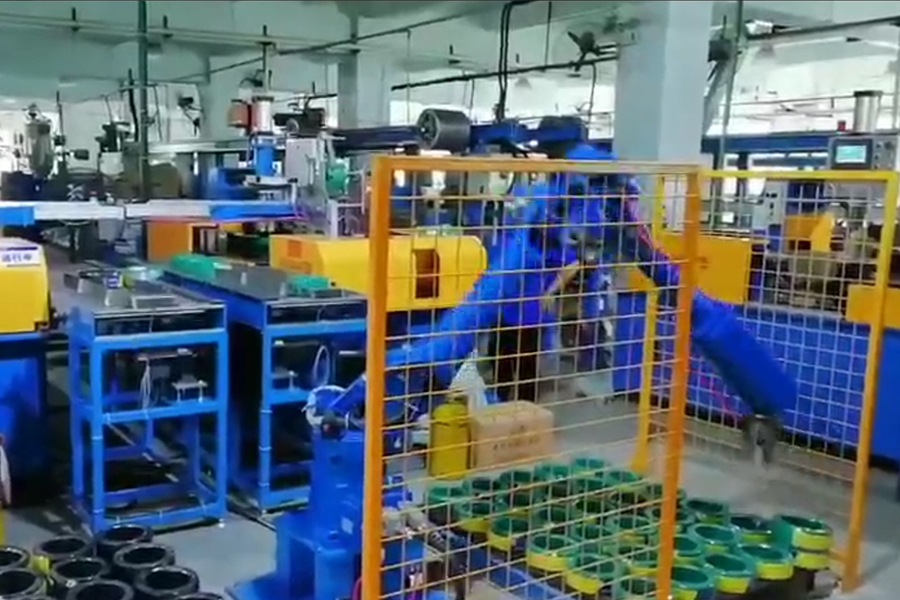

A arquitetura de segurança tradicional para células robóticas industriais depende de uma cerca perimetral física com portões de acesso interligados — uma solução que é eficaz, mas cria atrito operacional em instalações onde os operadores precisam de acesso frequente ao envelope de trabalho do robô para remoção de obstruções de bobinas, inspeção de qualidade de paletes ou gerenciamento de cauda de cinta. Em operações de paletização de cabos de alto rendimento, as interrupções frequentes da cerca reduzem significativamente o tempo de atividade eficaz do sistema porque cada entrada da porta aciona uma parada de segurança completa e requer uma sequência de reinicialização deliberada antes que a produção seja retomada. O efeito cumulativo em um turno de produção pode representar de 5 a 10% do tempo total disponível, compensando uma parte da economia de mão de obra para a qual o braço robótico de empilhamento inteligente foi instalado.

As instalações modernas de empilhadores inteligentes de robôs usam cada vez mais arquiteturas de segurança colaborativas que substituem ou complementam a cerca perimetral com scanners de área, sistemas de visão com classificação de segurança e modos de robô com força limitada. Scanners de área – dispositivos de segurança baseados em laser montados no nível do chão – definem zonas de segurança configuráveis ​​dentro do envelope de trabalho do robô. Quando um operador entra em uma zona definida, o robô reduz para uma velocidade reduzida segura (normalmente 250 mm/s ou menos, de acordo com a norma ISO/TS 15066) em vez de parar completamente, permitindo a coexistência limitada entre homem e robô para inspeção e pequenas tarefas de intervenção sem uma parada total da produção. O ponto final ainda será acionado se o operador penetrar na zona de exclusão interna ao redor da área ativa de coleta e colocação.

• Parada monitorada com classificação de segurança (SRMS): O robô para e mantém a posição quando um operador entra na zona monitorada; a produção é retomada automaticamente quando o operador sai — não é necessária reinicialização manual, reduzindo o tempo de inatividade do evento de acesso ao tempo de trânsito pela zona
• Monitoramento de velocidade e separação (SSM): O robô reduz continuamente a velocidade à medida que o operador se aproxima, calculado em tempo real a partir da medição da distância do scanner – a distância de aproximação mais próxima determina se o robô desacelera para velocidade lenta, velocidade reduzida ou parada protetora
• Limitação de potência e força (PFL): Disponível em plataformas de robôs colaborativos, o PFL limita a força que o braço do robô pode exercer no contato — adequado para aplicações de bobina de cabo de carga útil mais baixa, onde o peso da bobina está dentro da faixa de carga útil do robô colaborativo (normalmente até 16 kg para plataformas colaborativas atuais)
• Integração PLC de segurança: Todas as funções de segurança – zonas de varredura de área, intertravamentos de portas, circuitos de parada de emergência e entradas de segurança do robô – devem ser gerenciadas através de um CLP de segurança dedicado (classificação SIL 2 ou PLe) em vez de através do CLP padrão da máquina, garantindo que a lógica de segurança não possa ser modificada inadvertidamente durante alterações de receita ou programa

Fundada em 2002 em Xangai e expandida através do estabelecimento da Jiangsu Yessjet Precise Machinery Co., Ltd. em Yixing em 2017, a Shanghai Yessjet Precise Machinery Co., Ltd. projeta arquiteturas de segurança para paletizadores robóticos em conformidade com os requisitos ISO 10218-2 e GB 11291.2 desde a fase inicial de layout do sistema. A configuração da zona de segurança, a análise de frequência de acesso e o projeto do procedimento de reinicialização são documentados durante o teste de aceitação de fábrica e validados no local durante o comissionamento - garantindo que a arquitetura de segurança instalada corresponda ao fluxo de trabalho real do operador nas instalações do cliente, em vez de um padrão de acesso teórico assumido durante a fase de projeto.
